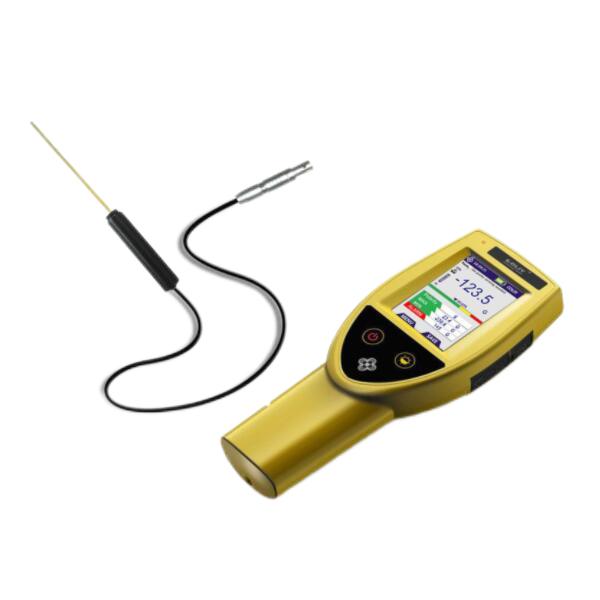

产品名称：德国Coliy G91/G92手持式单维高斯计 |
|
产品型号：G91/G92 |
|
产品类别：环境检测 >> 电磁辐射分析仪 >> |
德国Coliy G91/G92手持式单维高斯计产品简介：
G91和G92高斯计是德国柯雷技术有限公司推出的高性能手持式单维高斯计，可用于科学研究、实验室、工业、制造业等用户。3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度，时域图等功能。G92高斯计拥有宽的频率响应范围DC-100kHz。
高斯计G91的DC基本精度2%，分辨率0.2G(20μT)，量程高达30kG(3T)，频率响应范围DC-10kHz，可选择径向探头、轴向探头和超薄探头(0.5mm)。
高斯计G92的DC基本精度1%，分辨率0.1G(10μT)，量程高达100kG(10T)，频率响应范围DC-100kHz，具有很低的零点漂移。G92P高斯计的采样频率高达2000kSPS，因此能够捕捉宽度仅为200μs的正负脉冲磁场。这是大多数磁化器和其他快速脉冲应用的理想选择。
用户可以选择多种不同类型的探头：径向探头、轴向探头、微型轴向探头(直径≤2mm)、宽量程探头(10T)、高频探头(100kHz)、耐高温探头(≤160℃)、超薄探头(0.5mm)和内置温度传感器的探头。高斯计G92的常规探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此建议购买内置温度传感器的探头。
高斯计G91和G92已通过CE认证和EMC(电磁兼容)测试。
德国Coliy G91/G92手持式单维高斯计产品特点：
●符合人体工程学设计
●图形界面操作系统
●3.2英寸LCD彩色触摸屏
●最大值/最小值/保持功能
●时域图显示和报警功能
●S或N磁极显示
●智能记录和查看
●充电电池可连续工作超过24小时
●G91：精度2%，量程高达30kG
●G91：频率响应DC-10kHz
●G92：精度1%，量程高达100kG
●G92：频率响应DC-100kHz
●G92耐高温探头(≤160℃)
●G92可选内置温度传感器的探头
●G92微型轴向探头(直径≤2mm)
●G92P：200μs峰值采样模式
德国Coliy G91/G92手持式单维高斯计应用行业：
军工行业、高校及科研单位、实验室、工业、制造业、食品加工业、玩具行业等。
德国Coliy G91/G92手持式单维高斯计应用案例：
1、[G92]磁石玩具磁场检测(满足各国玩具磁场检测标准，在各大计量院和出入境检验检疫局的玩具检测实验室得到广泛应用)；
2、食品生产线磁性材料监测，如糖果生产线物料入口磁力架的磁场检测、电脑生产线零配件的磁场检测；
3、[G92]高频磁场检测，如电路板感应焊接环境磁场检测等；
4、[G92]超强磁场检测，如超导磁铁的磁场检测等；
5、狭窄空间(缝隙)磁场检测；
6、[G92]脉冲磁场检测、高温环境磁场检测；
7、永磁材料表面磁场检测；
8、直流电机、扬声器、磁选机、永磁除铁器的工作磁场检测。
德国Coliy G91/G92手持式单维高斯计技术参数：
|
型号 |
G91 |
G92/G92P |
|
|
测量参数 |
|||
|
精度(DC) |
±2%Reading±0.2%FS |
±1%Reading±0.1%FS |
|
|
量程 |
300G, 3kG, 30kG (30mT, 300mT, 3T) |
300G, 3kG, 30kG (30mT, 300mT, 3T) 1kG, 10kG, 100kG (0.1T, 1T, 10T) |
|
|
最高分辨率 |
0.2G(0.02mT) |
0.1G(0.01mT) |
|
|
显示位数 |
4 |
4 |
|
|
显示分辨率 |
0~ 999.9G |
0.1G(0.01mT) |
0.1G(0.01mT) |
|
1000G~ 9999G |
1G(0.1mT) |
1G(0.1mT) |
|
|
≥10kG |
10G(1mT) |
10G(1mT) |
|
|
频率响应范围[fT] |
DC- 10kHz |
DC- 100kHz |
|
|
典型温度系数 |
±800ppm/℃ |
±500ppm/℃(常规探头) ±100ppm/℃(内置温度传感器的探头) |
|
|
典型零点漂移 |
0.1G/℃ |
0.02G/℃ |
|
|
峰值采样功能 |
NO |
G92P高斯计拥有快速脉冲捕捉功能，可捕捉高达200μs的磁场脉冲峰值 |
|
|
前面板 |
|||
|
显示屏幕 |
3.2英寸彩色电阻触摸屏，320×240像素 |
||
|
显示单位 |
高斯(G)、特斯拉(T) |
高斯(G)、特斯拉(T)、安培每米(A/m) |
|
|
显示更新速率 |
3次/秒 |
||
|
显示模式 |
DC、AC、最大值、最小值、警报、极性显示、时域图等 |
||
|
探头 |
|||
|
可搭配的探头 |
详见“探头规格”列表 |
||
|
探头电缆长度 |
标准1.5米；可订制最长长度为30米 |
||
|
USB接口 |
|||
|
功能 |
1、通讯接口：用于连接PC与高斯计主机，监控测量； 2、充电接口：用于连接PC或者移动电源(充电宝)与高斯计主机，进行充电。 |
||
|
软件/驱动 |
上位机软件，无需安装其他驱动程序 |
||
|
主机规格 |
|||
|
工作温度 |
+15℃~+35℃(额定精度) -10℃~+60℃(精度降低) |
||
|
储存温度 |
- 20℃~+75℃ |
||
|
环境磁场 |
<10kG(1T) |
||
|
电池 |
可充电4500mAH锂离子电池 |
||
|
电池工作时间 |
>24小时(标准试验环境) |
||
|
尺寸 |
W238mm×H95mm×D42mm |
||
|
重量 |
350g |
||
|
认证 |
CE认证、EMC认证 |
||
|
G92高斯计具有的功能：模拟输出 |
|
|
线性度(DC) |
±2%FS |
|
功能 |
实时输出，输出电压与磁场强度成比例关系 |
|
满量程电压 |
±3V |
|
比例关系 |
3V对应于选择的量程档 |
|
响应频率 |
DC-30kHz |
|
模拟输出阻抗 |
<100Ω(短路保护) |
|
连接 |
BNC模拟输出转换电缆 |
德国Coliy G91/G92手持式单维高斯计探头规格：
|
G91高斯计探头 |
|||||||
|
探头类型 |
量程 |
分辨率 |
频率响应范围 |
探杆尺寸 (mm) |
工作温度 |
DC精度 (25℃) |
探杆表层材料 |
|
标准径向探头 T08M150G91 |
30kG (3T) |
0.2G (20μT) |
DC-10kHz |
80*2.2*1 |
-20℃~+75℃ |
±2%Reading±0.2%FS |
铜 |
|
标准轴向探头 A08M150G91 |
30kG (3T) |
0.2G (20μT) |
DC-500Hz |
80*Φ5 |
-20℃~+75℃ |
±2%Reading±0.2%FS |
铝 |
|
0.5mm超薄探头 T06U150G91 |
30kG (3T) |
0.2G (20μT) |
DC-5kHz |
60*2.5*0.5 |
-20℃~+75℃ |
±2%Reading±0.2%FS |
高分子材料 |
|
G92高斯计探头 |
|||||||
|
标准径向探头 T08M150G92 T08M150G92T |
30kG (3T) |
0.1G (10μT) |
DC-30kHz |
80*2.2*1 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
铜 |
|
塑料径向探头 T08P150G92 T08P150G92T |
30kG (3T) |
0.1G (10μT) |
DC-30kHz |
80*2.5*1.3 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
塑料 |
|
宽量程径向探头 T08W150G92 T08W150G92T |
100kG (10T) |
0.1G (10μT) |
DC-30kHz |
80*4.5*1 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
铜 |
|
高温径向探头 T40H150G92 T40H150G92T |
30kG (3T) |
0.1G (10μT) |
DC-30kHz |
400*4.5*1 |
-20℃~+160℃ |
±1%Reading±0.1%FS |
铜 |
|
高频径向探头 T03HF030G92 |
30kG (3T) |
0.1G (10μT) |
DC-100kHz |
30*2.2*1 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
铜 |
|
标准轴向探头 A08M150G92 A08M150G92T |
30kG (3T) |
0.1G (10μT) |
DC-1kHz |
80*Φ4.8 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
铝 |
|
微型轴向探头 A08M150G92A A08M150G92B A08M150G92C A08M150G92D |
30kG (3T) |
0.1G (10μT) |
DC-1kHz |
80*Φ2 80*Φ1.5 80*Φ1.2 80*Φ0.9 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
铜 |
|
0.5mm超薄探头 T06U150G92 T06U150G92T |
30kG (3T) |
0.1G (10μT) |
DC-10kHz |
60*2.5*0.5 |
-20℃~+75℃ |
±1%Reading±0.1%FS |
高分子材料 |
德国Coliy G91/G92手持式单维高斯计可选配件：
|
类型 |
描述 |
|
ZC10 |
校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径6.8毫米×44.5毫米 |
|
CAB30 |
BNC模拟输出转换电缆(仅用于高斯计G92) |
|
SAMRT PC Software |
高斯计的电脑软件(随仪器附带) |
|
STD30 |
主机支架 |
|
GHOLD100 |
探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X，Y，Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg |
德国Coliy G91/G92手持式单维高斯计最常用的套件：
|
套件产品编号：G9201 |
高斯计主机G92+探头T08M150G92 |
|
套件产品编号：G9202 |
高斯计主机G92+探头T08M150G92+校零腔ZC10 |
|
套件产品编号：G9101 |
高斯计主机G91+探头T08M150G91 |
|
套件产品编号：G9102 |
高斯计主机G91+探头T08M150G91+校零腔ZC10 |
