技术指标

精度

参数

量程

分辨率

在参考条件下的基本精度（读数百分比+满量程百分比）

电压

1000V

0.1V

±(0.2%+0.01%)

电流：直流电输入

i17xx-flex 1500 12"

150A

0.1A

±(1%+0.02%)

1500A

1A

±(1%+0.02%)

i17xx-flex 3000 24"

300A

1A

±(1%+0.03%)

3000A

10A

±(1%+0.03%)

i17xx-flex 6000 36"

600A

1A

±(1.5%+0.03%)

6000A

10A

±(1.5%+0.03%)

i40s-EL电流钳

4A

1mA

±(0.7%+0.02%)

40A

10mA

±(0.7%+0.02%)

频率

42.5Hz至69Hz

0.01Hz

±(0.1%)

辅助输入

±10V dc

0.1mV

±(0.2%+0.02%)

电压最小值/最大值

1000V

0.1V

±(1%+0.1%)

电流最小值/最大值

由电流探头决定

由电流探头决定

±(5%+0.2%)

电压THD

1000%

0.1%

±0.5

电流THD

1000%

0.1%

±0.5

2至50次电压谐波

1000V

0.1V

≥10V：读数的±5%

<10V：±0.5V

2至50次电流谐波

由电流探头决定

由电流探头决定

≥电流量程的3%：读数的±5%

<电流量程的3%：量程的±0.15%

Unbalance（失衡）

100%

0.1%

±0.2

固有不确定性±（读数百分比+量程百分比）1

参数

影响量

iFlex1500-12

iFlex3000-24

iFlex6000-36

i40S-EL

150A/1500A

300A/3000A

600A/6000A

4A/40A

有功功率P

PF≥0.99

1.2%+0.005%

1.2%+0.0075%

1.7%+0.0075%

1.2%+0.005%

有功能量Ea

PF≥0.99

1.2%+0.005%

1.2%+0.0075%

1.7%+0.0075%

1.2%+0.005%

视在功率S

0≤PF≤1

1.2%+0.005%

1.2%+0.0075%

1.7%+0.0075%

1.2%+0.005%

视在能量Eap

0≤PF≤1

1.2%+0.005%

1.2%+0.0075%

1.7%+0.0075%

1.2%+0.005%

无功功率Q

0≤PF≤1

已测量的视在功率的2.5%

无功能量Er

0≤PF≤1

已测量的视在功率的2.5%

功率因数PF

-

±0.025

位移功率因数

-

±0.025

DBF/cosϕ

-

±0.025

量程额外不确定度1

VP-N>250V

0.015%

0.0225%

0.0225%

0.015%

1量程=1000V×Irange

参考条件：

●输入条件：CosΦ/PF=1，正弦信号f=50/60Hz，电源120V/230V±10%。

●电流和功率技术指标：输入电压1ph：120V/230V或3相星形/三角形：230V/400V输入电流：I>电流量程10%

●一次侧导体位于电流钳或Rogowski线圈的中心位置

●温度系数：高于28℃或低于18℃时，摄氏度增加指定精度的0.1倍

电气技术指标

电源

电压量程

使用安全的输入插头通过测量电路供电时为100V至500V

使用标准电源线时为100V至240V(IEC 60320 C7)

功耗

最大为50VA（使用IEC 60320输入时最大为15VA）

效率

≥68.2%（符合能效规范）

最大空载损耗

<0.3W（仅当使用IEC 60320输入时）

主电源频率

50/60Hz±15%

电池

锂离子电池3.7V, 9.25Wh（客户可进行更换）

电池供电的运行时间

标准操作模式下4小时，节电模式下最高可达5.5小时

充电时间

<6小时

数据采集

分辨率

16位同步采样

取样频率

50/60Hz时为10.24kHz，与电源频率同步

输入信号频率

50/60Hz（42.5至69Hz）

接线方式类型

1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye平衡，3-φ Aron/Blondel（两表法），3-φ开脚delta，仅电流（负载分析）

数据存储

内部闪存（用户无法更换）

内存容量

典型值：10个为期8周、间隔为1分钟和500个事件的记录会话1

1可能的记录会话数和记录周期取决于用户的需求。

基本间隔

测量的参数

电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量

平均间隔

用户可选：1秒，5秒，10秒，30秒，1分钟，5分钟，10分钟，15分钟，30分钟

平均时间最小/最大值

电压、电流：完整周期RMS每半个周期更新（URMS1/2符合IEC61000-4-30 Aux、功率：200ms

需求间隔（能量仪表模式）

测量的参数

电能量（Wh、varh、VAh）、PF、最大需量、电能成本

间隔

用户可选：5分钟、10分钟、15分钟、20分钟、30分钟，关

电能质量测量

测量的参数

电压、频率、不平衡、电压谐波、THD V、电流谐波、THD A、TDD

平均间隔

10min（毫伏）

各次谐波

2至50次谐波

总谐波失真

按50次谐波计算

事件

电压：暂降、暂升、中断，电流：浪涌电流

触发记录

每半周期更新的全周波电压和电流RMS（Urms1/2符合IEC61000-4-30）

电压和电流波形(1738)

符合标准

谐波

IEC 61000-4-7：1级

IEEE 519（短时间谐波）

电能质量

IEC 61000-4-30 S级，IEC62586-1（PQI-S设备）

电源

IEEE 1459

电能质量合规性

EN50160（用于测量参数）

接口

USB-A

通过USB闪存进行的文件传输、固件更新
最大电流：120mA

WiFi

通过直接连接或WiFi网络进行文件传输和远程控制

蓝牙

从Fluke Connect® 3000系列模块读取辅助测量数据（需要1738或1736升级选项）

USB-mini

将数据下载到PC

电压输入

输入数量

4个（三相和零线）

最大输入相电压

1000Vrms、CF1.7

输入阻抗

10MΩ

带宽(-3dB)

42.5Hz-3.5kHz

缩放

1:1、可变

测量类别

1000V CAT III/600V CAT IV

电流输入

输入数量

4个，自动选择连接传感器模式

输入电压

电流钳输入：500mVrms/50mVrms；CF2.8

Rogowski罗氏线圈输入

50Hz时为150mVrms/15mVrms，60Hz时为180mVrms/18mVrms；波峰系数4；全部位于探头额定量程内

量程

使用细柔性电流探头i17XX-flex1500 12”为1A至150A/10A至1500A

使用细柔性电流探头i17XX-flex3000 24”为3A至300A/30A至3000A

使用细柔性电流探头i17XX-flex6000 36”为6A至600A/60A至6000A

40mA至4A/0.4A至40A（40A电流钳i40s-EL）

带宽(-3dB)

42.5Hz-3.5kHz

缩放

1:1、可变

辅助输入

输入数量

2

输入范围

0至±10V直流，1个读数/秒

比例因数

格式：mx+b（增益和偏移）用户可配置

显示的单位

用户可进行配置（7个字符，例如℃、psi 或 m/s）

无线连接

输入数量

2

支持的模块

Fluke Connect® 3000系列

采集

1个读数/秒

环境参数

工作温度

-10℃至+50℃（14℉至122℉）

存放温度

-20℃至+60℃（-4℉至140℉），含电池：-20℃至+50℃（-4℉至122℉）

工作湿度

10℃至30℃（50℉至86℉）最大相对湿度95%

30℃至40℃（86℉至104℉）最大75%相对湿度

40℃至50℃（104℉至122℉）最大45%相对湿度

工作海拔

2000m（最高4000m时下降为1000V CAT II/600V CAT III/300V CAT IV）

存放海拔

12000m

外壳

IP50（符合EN60529）

振动

MIL-T-28800E，类型3，III级，B式

安全性

IEC 61010-1

IEC电源输入：过电压类别II，污染等级2

电压端子：过电压类别IV，污染等级2

IEC 61010-2-031：CAT IV 600V/CAT III 1000V

电磁兼容性

EN 61326-1：工业CISPR 11：第1组，A类

韩国(KCC)：A类设备（工业广播和通信设备）

美国(FCC)：47 CFR 15 B子部分。按照第15.103条规定，本产品被视为免税设备

温度系数

0.1×精度指标/℃

一般技术指标

彩色LCD显示屏

4.3英寸有源矩阵TFT, 480像素×272像素, 电阻式触摸屏

保修年限

仪器和电源：两年（不包括电池）

配件：一年

校准周期：两年

尺寸

仪器：19.8cm×16.7cm×5.5cm(7.8in×6.6in×2.2in)

电源：13.0cm×13.0cm×4.5cm(5.1in×5.1in×1.8in)

仪器（附带电源）：19.8cm×16.7cm×9cm(7.8in×6.6in×3.5in)

重量

仪器：1.1kg(2.5lb)

电源：400g(0.9lb)

防篡改保护

防盗锁槽

i17xx-flex 1500 12"柔性电流探头技术指标

测量量程

1至150A交流电/10至1500A交流电

无损电流

100kA(50/60Hz)

参考条件下固有误差*

读数的±0.7%

173x+iFlex精确度

±（读数的1%+量程的0.02%）

超出工作温度范围的温度系数

读数的0.05%/℃，读数的0.09%/℉

工作电压

1000V CAT III，600V CAT IV

探头电缆长度

305mm(12in)

探头电缆直径

7.5mm(0.3in)

最小弯曲半径

38mm(1.5in)

输出电缆长度

2m(6.6ft)

重量

115g

探头电缆材质

TPR

连接器材质

POM+ABS/PC

输出电缆

TPR/PVC

工作温度

测试环境下导线温度为-20℃至+70℃（-4℉至158℉），不超过80℃(176℉)

非工作状态下温度

-40℃至+80℃（-40℉至176℉）

工作状态下的相对湿度

15%至85%无冷凝

IP等级

IEC 60529：IP50

保修年限

1年

*参考条件：

●环境：23℃±5℃，无外部电/磁场，相对湿度65%

●一次侧导体在中心位置

Fluke 1738/B便携式高级电能质量记录仪（不包括电流探头）

电压测试导线组

鳄鱼夹(4x)

软质便携包

Energy Analyze Plus软件

电源线

色码组

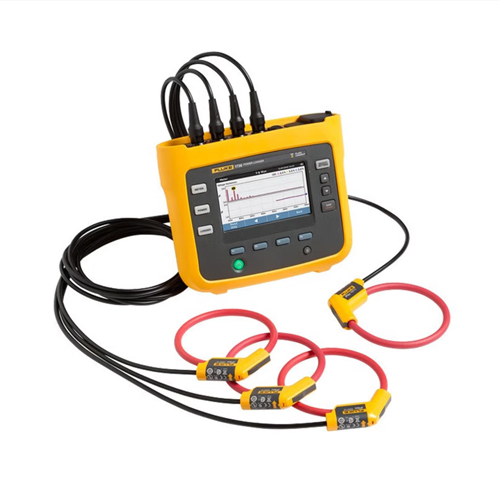

Fluke 1738/EUS便携式高级电能质量记录仪欧/美版

电压测试导线组

鳄鱼夹(4x)

12英寸1500A柔性电流探头(4x)

软质便携包

Energy Analyze Plus软件

Wi-Fi适配器

蓝牙适配器

电源线

色码组

Fluke 1738/INTL便携式高级电能质量记录仪国际版

电压测试导线组

鳄鱼夹(4x)

12英寸1500A柔性电流探头(4x)

软质便携包

Energy Analyze Plus软件

电源线

色码组

Fluke 1736/B便携式电能质量记录仪（不包括电流探头）

电压测试导线组

鳄鱼夹(4x)

软质便携包

Energy Analyze Plus软件

电源线

色码组

Fluke 1736/EUS便携式电能质量记录仪欧/美版

电压测试导线组

鳄鱼夹(4x)

12英寸1500A柔性电流探头(4x)

软质便携包

Energy Analyze Plus软件

Wi-Fi适配器

蓝牙适配器

电源线

色码组

Fluke 1736/INTL便携式电能质量记录仪国际版

电压测试导线组

鳄鱼夹(4x)

12英寸1500A柔性电流探头(4x)

软质便携包

Energy Analyze Plus软件

电源线

色码组

转接器和线缆

Fluke 173X AUX输入适配器

电流夹钳和探头

Fluke 17XX i40s-EL钳形电流互感器

Fluke 17XX i40s-EL钳形电流互感器3件套装

Fluke i17XX-flex1500 iFlex®电流钳

Fluke i17XX-flex1500/3pk iFlex®电流钳

Fluke i17XX-flex1500/4pk iFlex®电流钳

Fluke i17XX-flex3000 iFlex®电流钳

Fluke i17XX-flex3000/3pk iFlex®电流钳

Fluke i17XX-flex3000/4pk iFlex®电流钳

Fluke i17XX-flex6000/3pk iFlex®电流钳

Fluke i17XX-flex6000/4pk iFlex®电流钳

探头

Fluke MP1 Magnet Probe 1磁性探头尖端
