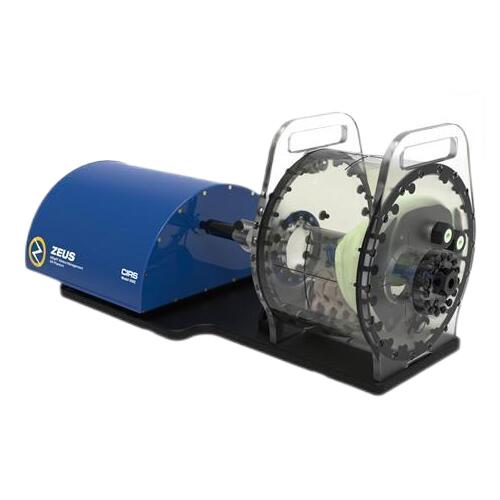

产品名称：美国CIRS MODEL 008Z磁共振引导放射治疗运动管理质控模体 |
|
产品型号：MODEL 008Z |
|
产品类别：辐射检测 >> 放疗质控 >> |
美国CIRS MODEL 008Z磁共振引导放射治疗运动管理质控模体产品简介：
图像采集•治疗计划•给药
MR成像在放射治疗中的集成有助于实时运动管理。
CIRS磁共振引导放射治疗运动管理质控模体旨在满足此类需求。由于使用压电电机和非铁磁材料，Zeus在MR环境中使用是安全的。两个压电马达通过独立于上下方向运动的旋转来移动包含跟踪目标的圆柱形插入件，使其穿过凝胶/液体可填充体。
移动插入物包含一个充满凝胶的有机形状目标（肿瘤），该目标被用于填充身体的相同背景凝胶包围。由于模拟了肺、肝、肾和脊柱，身体代表了一个异质的背景。模拟器官具有解剖学的形状，具有栩栩如生的空间关系。它们填充有凝胶，可提供CT和MR与背景凝胶的对比，背景凝胶填充器官之间的空隙。除成像外，除肺外的所有器官均提供离子室剂量测定腔，可用于完成整个QA流程；从成像到计划再到剂量验证。
Zeus被设计为一个带有永久固定在MRI主体“卡扣”的基板上的压电致动器的单个单元。这允许快速设置、移除、填充和存储目的。体模的底板底部有机加工槽，允许使用分度杆进行精确和可重复/可再现的体模-MRI(MRI-Linac)对准。
CIRS运动控制软件驱动这个模型以及来自CIRS动态系列的其他模型。除了更适合调试和常规QA的多个内置运动配置文件外，该软件还允许导入复杂的患者特定呼吸波形。这些波形可以针对幅度、采样率、周期时间、相移和基线位置进行编辑。它还允许为刀片的线性和旋转运动设置独立可控的波形。插入/移动目标的下-上运动可以基于幅度进行门控，运动控制盒为Beam-on Beam-off信号提供接口（BNC物理输入型），以允许验证光束延迟。
注意：本产品或本产品的可选配件需要CIRS剂量测定腔代码才能下订单。请参阅Dosimetry Cavity Codes文档以识别您打算与本产品一起使用的探头的CIRS代码。
美国CIRS MODEL 008Z磁共振引导放射治疗运动管理质控模体产品特点：
•压电电机，非铁磁材料=>可在MR环境中安全使用
•易于安装、拆卸、对齐、定位
•有机形状的危险器官和移动目标
•可在MRI、CT、PET和混合系统中成像
•肝脏、肾脏、脊柱和移动目标中的离子室剂量测定
•3D组织等效脊柱用于骨骼标志
•用于移动目标的两个独立可编程运动
•除了内置QA波形外，还可以导入、编辑和保存患者特定的呼吸波形
•根据光束开启、光束关闭信号计算光束延迟
美国CIRS MODEL 008Z磁共振引导放射治疗运动管理质控模体技术参数：
|
运动控制器 |
|
|
外形尺寸 |
67cm×32cm×20cm |
|
整机重量 |
12kg(26.5 lbs) |
|
振幅，IS |
±25mm |
|
振幅，AP/LR |
±3.5mm |
|
运动精度 |
±0.2mm(直线运动) |
|
运动精度 |
±0.25°(旋转运动) |
|
循环时间 |
1-∞(根据振幅调整) |
|
波形 |
sin(t)，1-2cos4(t)，1-2cos6(t)，锯齿、鱼翅(内置)、自定义(进口) |
|
模体主体 |
|
|
外形尺寸 |
25.6cm×32cm×18cm |
|
整机重量 |
10kg(22 lbs) |
|
移动杆 |
|
|
外形尺寸 |
22cm×Ø6.3cm |
|
整机重量 |
1.1kg(2.4 lbs) |
美国CIRS MODEL 008Z磁共振引导放射治疗运动管理质控模体标准配置：
|
料号 |
数量 |
组件描述 |
|
008Z |
1 |
Zeus：磁共振引导放射治疗运动管理质控模体(不含移动杆) |
|
1 |
装有固件的动态运动控制器(110-220V，50-60Hz) |
|
|
1 |
执行机构底板总成 |
|
|
1 |
运动控制软件 |
|
|
1 |
通信电缆组件：以太网线+适配器 |
|
|
1 |
用户指南 |
|
|
2 |
便携箱 |
