主机SRM-3006

射频参数^a

频率

频率范围

9kHz-6GHz

分辨率带宽(RBW)

详见每个操作模式说明

相位噪声(SSB)

<-100dBc/Hz(@300kHz频偏)

测试频率

(57.5/2140.5/4500.5)MHz

基准频率

初始误差 <1ppm

老化     <1ppm/年，超过15年时<5ppm

热漂移   <1.5ppm(-10℃~+50℃)

幅度

显示范围

从显示平均噪声电平(DANL)~+20dBm

测量范围(MR)

-30dBm~+20dBm，步进1dB

射频输入衰减

0~50dB，步进为1dB（与测量范围相关）

测量范围设置

根据列表单独设置或者使用“MR自动搜索”功能设置，以确定在当前测量时刻的最佳测量范围

测量电平精度

≤1.2dB(15℃~30℃)

显示平均噪声电平(DANL)

f≤30MHz：<-160dBm/Hz（噪声系数<14dB）

f≤2GHz：<-156dBm/Hz（噪声系数<18dB）

f≤4GHz：<-155dBm/Hz（噪声系数<19dB）

f≤6GHz：<-150dBm/Hz（噪声系数<24dB）

MR=-30dBm（输入衰减=0dB）

三阶互调(IP3)

<-60dBc，两个低于MR 6dB的单音信号，间距为1MHz或更大

杂散响应（相关输入）

<-60dBc或者MR-60dB（以较差者为准），载波偏置为1MHz或者更大

杂散响应（剩余）

<-90dBm（MR=-30dBm，输入衰减=0dB）

对于(294-306)MHz和(4534-4586)MHz，其值为<-85dBm

射频输入

接口类型

N-型，50Ω，插孔

最大射频功率电平

+27dBm（毁坏极限）

最大直流电压

±50V

回波损耗

f≤4.5GHz，>12dB（典型值）

f>4.5GHz，>10dB（典型值）

参考电平RL≥-28dBm

（输入衰减≥2dB）

a)射频数据适用于20℃至26℃的温度范围，25%至75%的湿度范围

频谱分析模式

测量原理

频谱分析

分辨率带宽(RBW)，（-3dB标称值）

10Hz-20MHz（步进为1，2，3，5，10，20，...）

视频带宽(VBW)

0.2Hz到2MHz或关闭（步进为1，2，3，5，10，20，...取决于RBW）

滤波器

类型

高斯

成形因子(-60dB/-3dB）

3.8（典型值）

结果类型

迹线可单独选择：

Act：显示当前测量的实时频谱

Max：最大保持

Avg：可选频谱数量（4至256）的平均值，或者一定时间（1至30分钟）的平均值

Max Avg：最大平均值

Min：最小保持

Min Avg：最小平均值

Standard：显示选择的安全标准

SAVG：空间平均；类型：“连续”或“离散”

标记功能

最高峰值、左边峰值、右边峰值、下一个较高峰值、下一个较低峰值

标记显示信息：频率、电平、对应所选服务列表的服务名称

差分标记用于显示同一个迹线不同标记处的频率差和电平差值或者两个不同迹线的差值，例如同一频率对应的平均值和最大值

评估功能

峰值列表（多达50个峰值结果）

用户设定频率范围的积分功率（信道功率）

坐标轴

使用三轴天线进行全向测量或者选择X、Y、Z单一轴向进行测量

显示功能

Y轴刻度范围：20，40，60，80，100或120dB

Y轴刻度参考：MR-100dB~MR+20dB(-130dBm~+40dBm)

屏幕布局：帮助栏，状态栏开/关

缩放功能

缩放最小值：设置缩放窗口的下限频率

缩放最大值：设置缩放窗口的下限频率

缩放中心点：沿频率轴移动缩放窗口

缩放范围：更改缩放比例

执行缩放：设置选定频率值限定的缩放窗口

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和带宽(Fspan)会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

安全评估模式

测量原理

频谱分析，在用户定义的频带（“运营商服务”）内进行频谱积分

运营商服务数量

1-500，在主机的服务列表中预先定义或使用PC软件工具“SRM-3006 Tools”进行创建

运营商服务名称

用户可使用PC软件工具“SRM-3006 Tools”进行定义，不超过15个字符

运营商服务信道带宽(CBW)

可对每个信道分别进行设置，范围从40Hz至6GHz

分辨率带宽(RBW)，（-3dB标称值）

可用带宽参照频谱分析模式，并满足：

RBW≤ CBW_{（最窄的运营商服务频带）}/4

自动：RBW设置取决于最窄的运营商服务

手动：在可用的RBW范围内设置

单独定义：使用PC软件工具“SRM-3006 Tools”对每个运营商服务进行单独设置（“其他”需要关闭）

检波

均方根值(RMS)，积分时间=1/RBW

滤波器

参照频谱分析模式

结果类型

参照频谱分析模式

柱状图标记功能

最大峰值、左边峰值、右边峰值、下一个较高峰值、下一个较低峰值

标记显示信息：频率、电平、对应所选服务列表的服务名称

差分标记用于显示同一个迹线不同标记处的频率差和电平差值或者两个不同迹线（结果类型）的差值

评估功能

场强分布（每个运营商服务的场强贡献占比）

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z单一轴向进行测量

显示

表格视图显示运营商服务名称、对应频带、场强和RBW（当RBW单独设置时）

屏幕布局：帮助栏，状态栏 开/关

排序功能：依据不同的标准

柱状图显示选择的结果类型所占的场强比例

噪声抑制

激活后，只要超过典型的设备底噪就会显示测量值

门限可选择（相对于DANL 0，3，6，10，15或20dB）

测量值低于门限时显示为绝对门限值，用“<”（小于门限）进行标记

其他 开启/关闭

其他 开启：测量指定的被测服务的频带间隙的场强

其他 关闭：忽略测量指定的被测服务的频带间隙的场强

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和带宽(Fspan)会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

UMTS P-CPICH解调（选件）

测量原理

解调P-CPICH（主公共导频信道），自动识别UMTS小区，并测量其各自对应的场强

UMTS信道选择

通过输入中心频率(Fcent)

频率设置分辨率

100kHz（对于Fcent输入）

分辨率带宽(RBW)，（-3dB标称值）

3.84MHz（固定）

检波

均方根值(RMS)，积分时间=10ms

滤波器

类型

根升余弦(RRC)

滚降系数

a=0.22

解调算法

P-CPICH解码，动态典型-20dB，依据EN50492/IEC 62232标准

结果类型

可单独选择：

Act：显示当前测量的信道功率

Max：最大保持

Avg：可选结果数量（4至256）的平均值，或者一定时间（1至30分钟）的平均值

Max Avg：最大平均值

Min：最小保持

Min Avg：最小平均值

Standard：显示选择的安全标准

评估功能

外推因子1-100可调，步进0.001

导频/模拟用dB表示

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z单一轴向进行测量

结果显示

显示项目

同时多达16个扰码

单个扰码选择

选择结果类型的信道功率

上一次复位之后的测量运行次数

表格布局

表格格式：索引、扰码、结果类型

总场强：所有列出的扰码的总场强

模拟结果：选择的UMTS频率信道的模拟测量结果（不外推）

噪声抑制

如果是“模拟”结果，只要超过典型的设备底噪就会显示测量值

门限可选择（相对于DANL 0，3，6，10，15或20dB）

测量值低于门限时显示为绝对门限值，用“<”（小于门限）进行标记

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和RBW会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

LTE模式（用于FDD网络）（选件）

测量原理

小区(celI)特定的不受业务影响的信号的功率电平测量

LTE小区的PSS（主同步信号），SSS（辅同步信号）和RS（参考信号）

LTE信道选择

通过输入中心频率(Fcent)

频率设置分辨率

100kHz（对于Fcent输入）

分辨率带宽(RBW)，（-6dB标称值）

可以设置为以下参数：

子载波数量

72

180

300

600

900

1200

TBW(MHz)

1.08

2.7

4.5

9.0

13.5

18

CBW(MHz)

1.4

3

5

10

15

20

传输带宽(TBW)是所有子载波的占用带宽

检波

均方根值(RMS)，积分时间=10ms（CBW为15MHz、20MHz时5ms）

滤波器

类型

陡峭截止滤波器（近似升余弦）

滚降系数

α=1-(TBWCBW)

小区特定信号

（显示信号的所有元素中每个资源元素(RE)的平均功率）

可单独选择：

PSS：（主同步信号）

Sss：（辅同步信号）

RS Avg：（参考信号平均值）

RS Sum：（参考信号总场强）

RS Max：（参考信号最大值）

RS 0：（天线0参考信号）

RS 1：（天线1参考信号）

RS 2：（天线2参考信号）

RS 3：（天线3参考信号）

结果类型

（适用于所有小区特定信号）

可单独选择：

Act：显示实时测量值

Max：最大保持

Avg：可选结果数量（4至256）的平均值，或者一定时间（1至30分钟）的平均值

Max Avg：最大平均值

Min：最小保持

Min Avg：最小平均值

Standard：显示选择的安全标准

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z单一轴向进行测量

评估功能

外推因子1-10000可调，步进0.001

结果显示

显示项目

小区ID

上一次复位之后的测量运行次数

表格布局

同时显示多达16个小区ID

表格格式：索引、小区ID、天线数量、不同结果类型的信号显示（多达54列+标准）

总场强：所有列出的小区ID的总功率

模拟场强：选择的LTE频率信道的模拟测量结果（不外推）

参数设置

同步（小区同步）：同步/不同步

循环前缀长度（CP长度）：常规/扩展

噪声抑制

如果是“模拟”结果，只要超过典型的设备底噪就会显示测量值

门限可选择（相对于DANL 0，3，6，10，15或20dB）

测量值低于门限时显示为绝对门限值，用“<”（小于门限）进行标记

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和带宽(CBW)会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

LTE模式（用于TDD网络）（选件）

测量原理

小区(celI)特定的不受业务影响的信号的功率电平测量

LTE小区的PSS（主同步信号），SSS（辅同步信号）和RS（参考信号）

LTE信道选择

通过输入中心频率(Fcent)

频率设置分辨率

100kHz（对于Fcent输入）

上行/下行链路配置(3GPP TS 36.211)

支持3GPP TS 36.211标准规定的七种上行-下行链路配置(0-6)。只有设置和基站一致的上行-下行链路配置，才能进行准确可靠的测量

分辨率带宽(RBW)，（-6dB标称值）

可以设置为以下参数：

子载波数量

72

180

300

600

900

1200

TBW(MHZ)

1.08

2.7

4.5

9.0

13.5

18

CBW(MHz)

1.4

3

5

10

15

20

传输带宽(TBW)是所有子载波的占用带宽

检波

均方根值(RMS)，积分时间=10ms（CBW为15MHz、20MHz时5ms）

滤波器

类型

陡峭截止滤波器（近似升余弦）

滚降系数

α=1-(TBWCBW)

小区特定信号

（显示信号的所有元素中每个资源元素(RE)的平均功率）

可单独选择：

PSS：（主同步信号）

Sss：（辅同步信号）

RS Avg：（参考信号平均值）

RS Sum：（参考信号总场强）

RS Max：（参考信号最大值）

RS 0：（天线0参考信号）

RS 1：（天线1参考信号）

RS 2：（天线2参考信号）

RS 3：（天线3参考信号）

结果类型

（适用于所有小区特定信号）

可单独选择：

Act：显示实时测量值

Max：最大保持

Avg：可选结果数量（4至256）的平均值，或者一定时间（1至30分钟）的平均值

Max Avg：最大平均值

Min：最小保持

Min Avg：最小平均值

Standard：显示选择的安全标准

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z单一轴向进行测量

评估功能

外推因子1-10000可调，步进0.001

结果显示

显示项目

小区ID

上一次复位之后的测量运行次数

表格布局

同时显示多达16个小区ID

表格格式：索引、小区ID、天线数量、不同结果类型的信号显示（多达54列+标准）

总场强：所有列出的小区ID的总功率

模拟场强：选择的LTE频率信道的模拟测量结果（不外推）

参数设置

同步（小区同步）：同步/不同步

循环前缀长度（CP长度）：常规/扩展

噪声抑制

如果是“模拟”结果，只要超过典型的设备底噪就会显示测量值

门限可选择（相对于DANL 0，3，6，10，15或20dB）

测量值低于门限时显示为绝对门限值，用“<”（小于门限）进行标记

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和带宽(CBW)会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

5G NR模式（选件）

测量原理

对小区特定的不受业务影响的信号的功率电平进行解调分析测量

5G小区的SSS 0到SSS 7（辅同步信号）

5G信道选择

通过输入SS/PBCH-Block(SSB)的中心频率(Fcent)

频率设置分辨率

5kHz

子载波间隔(SCS)

15kHz、30kHz

CBW（自动设置）

CBW=320*SCS

检波

均方根值(RMS)，积分时间=10ms

滤波器

类型

陡峭截止滤波器（近似升余弦）

滚降系数

α=1-(TBW/CBW)

小区特定信号

（显示信号的所有元素中每个资源元素(RE)的平均功率）

可单独选择：

SSS Max：SSS 0到SSS 7最大平均功率电平

SSS Sum：SSS 0到SSS 7所有SS/PBCH波束的每一个资源元素的ERP辐射功率总和

SSS 0到SSS 7：辅同步信号0到7（取决于基站的波束配置）

结果类型

（适用于所有小区特定信号）

可单独选择：

Act：显示实时测量值

Max：最大保持

Avg：可选结果数量（4至256）的平均值，或者一定时间（1至30分钟）的平均值

Max Avg：最大平均值

Min：最小保持

Min Avg：最小平均值

Standard：显示选择的安全标准

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z单一轴向进行测量

结果显示

显示项目

小区ID

上一次复位之后的测量运行次数

表格布局

同时显示多达16个小区ID

表格格式：索引、小区ID、SSS数量、不同结果类型的信号显示（多达60列+标准）

总场强：所有列出的小区ID的总功率

模拟场强：选择的5G频率信道的模拟测量结果

参数设置

灵敏度：低、一股、高

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

电平记录器模式

测量原理

固定频率设置（零展宽）的电平测量

检波

峰值（保持时间480ms）

均方根值(RMS)，RMS平均时间可选择480ms-30min

滤波器

类型

陡峭截止滤波器（近似升余弦）

滚降系数

α=0.16

分辨率带宽(RBW)，（-6dB标称值）

100Hz-32MHz

（步进100，125，160，200，250，320，400，500，640，800，1000，...， 10MHz，13.333MHz，16MHz，20MHz，26.666MHz，32MHz）

视频带宽(VBW)

关闭，0.01Hz到32MHz（取决于RBW）

结果类型

Peak实时值：显示实时测量峰值

Peak最大值：峰值最大保持

RMS实时值：可定义时长(0.48s-30min)的平均值

RMS最大值：RMS值最大保持

SAVG：空间平均：类型：“连续”或“离散”

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z每一轴向进行单独测量

噪声抑制

激活后，只要超过典型的设备底噪就会显示测量值

门限可选择（相对于DANL 0，3，6，10，15或20dB）

测量值低于门限时显示为绝对门限值，用“<”（小于门限）进行标记

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和RBW会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

示波器模式（选件）

测量原理

固定频率的电平测量（零展宽）

滤波器

类型

陡峭截止滤波器（近似升余弦）

滚降系数

α=0.16

扫描时间

500ns-24小时（时长）

时间分辨率

31.25ns-90min

分辨率带宽(RBW)，（-6dB标称值）

100Hz-32MHz（参考电平记录器模式）

视频带宽(VBW)

关闭，0.01Hz-32MHz（取决于RBW）

结果类型

实际测量值

（高分辨率）

ACT：显示实时测量值（时间分辨率=1/RBW）

标准：显示选择的安全标准的限值

压缩测量结果

（长时间测量）

显示长时间测量以后的结果

MAX：时间分辨率间隔内的最大值（相对于Peak检波器）

AVG：时间分辨率间隔内的平均值（相对于RMS检波器）

MIN：时间分辨率间隔内的最小值

Standard：显示选择的安全标准限值

标记功能

差分标记，

标记最大峰值、左边峰值、右边峰值、下一个较高峰值、下一个较低峰值

评估功能

占空比（平均功率与最大功率之比）

触发

可设置的触发时延、触发沿和触发电平

触发模式

自由运行

时域信号持续测量

单次触发

只要设定的触发时延、触发沿和触发电平条件即开始单次触发

多次触发

与单次触发过程一样，但会触发多次

手动开始

一键式手动触发

定时触发

日期和时间定义触发

坐标轴

用三轴天线进行全向测量或者选择X、Y、Z每一轴向进行单独测量

其他（参数转移）

“转到：其他模式”-可以直接进入其他操作模式，中心频率(Fcent)和RBW会自动转移到所选操作模式

“选择服务”-可以使用预先设置的服务列表简化频率设置

测量功能

Narda天线检测

天线插接后，自动识别天线参数：天线类型、序列号、校准日期和天线因子（参见后面描述）

根据插接天的频率范围自动调节频率测量范围

天线因子

用于显示场强单位测量结果

校准时保存在Narda天线中

使用PC软件“SRM-3006 Tools/TS”可以创建和保存其他厂商的天线的天线因子，主机自动调用

Narda线缆检测

线缆插入后自动识别线缆参数：线缆类型、序列号、校准日期和损耗因子（参见后面描述）

根据所连接线缆自动限制频率测量范围

射频线损耗因子

用于补偿显示的功率电平校准时保存在Narda线缆中

使用PC软件“SRM-3006 Tools/TS”可以创建和保存其他厂商的线缆的损耗因子，主机自动调用

单位

连接天线：标准百分比%，V/m，A/m，W/m²，mW/cm²，dBV/m，dBmV/m，dBA/m，dBuV/m，dBm，dBV，dBmV，dBpV

无天线：dBm，dBV，dBmV，dBuV

各向同性测量

当使用Narda三轴天线测量时自动切换天线轴，并计算全向测量结果

支持用单轴天线顺序测量后计算全向结果

两种测量结果直接以频谱曲线或数值的形式显示

计权结果显示(%)

对以下人体安全标准以百分比的形式显示：ICNIRP，IEEE，FCC等

使用PC软件“SRM-3006 Tools/TS”可以创建和保存新的标准限值

运营商服务校准测量结果

服务列表包含了占用频带、名称和RBW参数，单个服务列表最多可定义500个独立的业务

即使不知道频率信息，测量结果也可以很容易地与相应服务进行匹配（标记功能、峰值列表评估功能、安全评估模式）

使用PC软件“SRM-3006 Tools/TS”可以创建和保存服务列表

测量配置

不同的测量任务可以使用完整的设备配置进行快速切换操作

使用PC软件“SRM-3006 Tools/TS”可以将保存的设备配置额下载到PC进行编辑管理，并可以继续加载到主机中

程控自动测量

自动按照测量参数配置进行测量（使用PC软件“SRM-3006 Tools/TS”创建参数配置）

结果存储

内存模式

结果保存：

频谱分析模式的频谱

安全评估模式的列表

UMTS P-CPICH解调模式、LTE模式（LTE FDD和 LTE TDD）和5G NR模式的测量结果

电平记录器和示波器模式的测量结果

条件存储

超出给定门限值即进行条件存储（除了示波器之外的所有模式），支持复位功能和设定单独的存储速率

定时保存

长期测量时长可达99小时（除了示波器之外的所有模式）

可设置：起始日期，起始时间，时长和时间间隔（6s-60分钟）

内存容量

128MB（可存储8000个频谱，4000个截图）

保持

“锁定”显示，后台则继续测量

语言

可选：英语（默认）、法语、西班牙语、土耳其语、简体中文

通用规格

工作温度

-10℃~+50℃（电池供电）

0℃ to~+40℃（外部供电）

合规

气候条件

存储：1K3(IEC 60721-3)扩展至-10℃至+50℃的范围

运输：2K4(IEC 60721-3)由于显示屏原因，限制在-30℃至+70℃

操作：7K2(IEC 60721-3)扩展至-10℃至+50℃的范围

机械条件

存储：1M3(IEC 60721-3)

运输：2M3(IEC 60721-3)

操作：7M3(IEC 60721-3)

防尘和防水

IP 52（连接天线以及接口保护器封闭）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2，61000-3-3，IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

射频抗扰度

200V/m

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

2.8kg（主机包括电池）

尺寸(H×W×D)

213mm×297mm×77mm(8.4"×11.7"×3.0")

显示

类型

TFT-LCD彩色显示，带背光显示，适用于室内和室外测量

尺寸、分辨率

7英寸(152mm×91mm)，800×480像素

接口

USB mini B(USB 2.0)

光纤RS 232（波特率115200）

耳机3.5mm TRS

供电

电池

可充电锂电池

操作时间：2.5小时（标称）

充电时间：4.5小时（标称）

外部电源

输入：9-15V DC

电源适配器：100-240V Ac/12V DC.2.5A（插孔DIN 45323）

推荐校准周期

24个月

原产地

德国

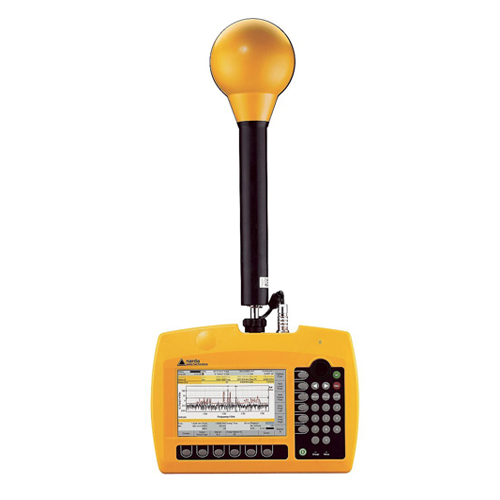

三轴天线（电场）3501/03

频率范围

27MHz-3GHz

校准因子在校准时分别确定，保存在EEPROM中，与SRM主机连接使用时自动调用

天线类型

电场

传感器类型

三轴各向同性天线

场强量程^a)

0.2mV/m-200V/m(typ.)

最大场强（毁坏门限）

435V/m或50mW/cm2(nom.)

显示平均噪声电平(DANL)

（连接SRM主机）

频率范围

全向天线单轴测量

全向测量

900MHz(RBW=1kHz)

25μV/m(typ.)

40μV/m(typ.)

2.1GHz(RBW=1kHz)

40μV/m(typ.)

70μV/m(typ.)

测量范围限制

（对单一连续波信号）

300V/m(typ.)

1000V/m(typ.)(f≤110MHz)

频率响应

≤±1.5dB

线性度

≤1.2dB

动态范围

>60dB

扩展的测量不确定度^b)

（k=2，包含SRM主机和1.5米射频延长线）

频率范围

全向测量

<800MHz

<2.8dB

800MHZ-3GHz

<2.6dB

各项同性

频率范围

<800MHz

<0.6dB

800MHZ-3GHz

<2.3dB

视频接口

N型，50Ω，插针

通用规范

工作温度

-10℃~+50℃（与SRM主机相同）

合规

气候条件

存储：符合1K3(IEC 60721-3)扩展温度范围-10℃~+50℃

运输：符合2K4(IEC 60721-3)-40℃~+70℃

操作：符合7K2(IEC 60721-3)扩展温度范围-10℃~+50℃

机械条件

存储：符合1M3(IEC 60721-3)

运输：符合2M3(IEC 60721-3)

操作：符合7M3(IEC 60721-3)

防尘和防水

IP 52（天线接入）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2,61000-3-3, IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

450g

尺寸

长450mm，探头直径120mm

校准

20个参考点：(26；45；75；100；200；300；433；600；750；900)MHz

(1；1.2；1.4；1.6；1.8；2；2.2；2.45；2.7；3)GHz

SRM主机在参考点之间进行线性插值处理

推荐校准周期

24个月

原产地

德国

a)对应信噪比为10dB(RBW=1kHz)：800MHz-1.8GHz

b)温度范围15℃~30℃：包含线性度和频率响应误差：不包含各项网性误差：符合标准EN 50413:2018 Tab.B2.2.

三轴天线（电场）3502/01

频率范围

420MHz-6GHz

校准因子在校准时分别确定，保存在EEPROM中，与SRM主机连接使用时自动调用

天线类型

电场

传感器类型

三轴各向同性天线

场强量程^a)

0.14mV/m-160V/m(typ.)

最大场强（毁坏门限）

435V/m或50mW/cm²(nom.)

显示平均噪声电平(DANL)

（连接SRM主机）

频率范围

全向天线单轴测量

全向测量

900MHz(RBW=1kHz)

33μV/m(typ.)

60μV/m(typ.)

2.1GHz(RBW=1kHz)

25μV/m(typ.)

43μV/m(typ.)

测量范围限制

（对单一连续波信号）

200V/m(typ.)

频率响应

≤±1.5dB

线性度

≤1.2dB

动态范围

>60dB

扩展的测量不确定度^b)

（k=2，包含SRM主机和1.5米射频延长线）

频率范围

全向测量

<800MHz

<2.3dB

800MHZ-3GHz

<2.34dB

>3GHz-6GHz

<2.24dB

各项同性

频率范围

<800MHz

<1dB

800MHZ-3GHz

<1.2dB

>3GHz-6GHz

<2.5dB

视频接口

N型，50Ω，插针

通用规范

工作温度

-10℃~+50℃（与SRM主机相同）

合规

气候条件

存储：符合1K3(IEC 60721-3)扩展温度范围-10℃~+50℃

运输：符合2K4(IEC 60721-3)-40℃~+70℃

操作：符合7K2(IEC 60721-3)扩展温度范围-10℃~+50℃

机械条件

存储：符合1M3(IEC 60721-3)

运输：符合2M3(IEC 60721-3)

操作：符合7M3(IEC 60721-3)

防尘和防水

IP 52（天线接入）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2,61000-3-3, IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

400g

尺寸

长450mm，探头直径120mm

校准

21个参考点：420MHz；600MHz；750MHz；900MHz

(1；1.2；1.4；1.6；1.8；2；2.2；2.45；2.7；3；3.5；4；4.5；5；5.5；5.8；6)GHz

SRM主机在参考点之间进行线性插值处理

推荐校准周期

24个月

原产地

德国

a)对应信噪比为10dB(RBW=1kHz)：1.8 to 2.2GHz

b)温度范围15℃~30℃：包含线性度和频率响应误差：不包含各项网性误差：符合标准EN 50413:2018 Tab.B2.2.

三轴天线（磁场）3581/02

频率范围

9kHz-250MHz

校准因子在校准时分别确定，保存在EEPROM中，与SRM主机连接使用时自动调用

天线类型

磁场

传感器类型

设计有扫描轴的三个有源磁环线圈

动态范围^a)

2.5μA/m-560mA/m(typ.)

最大场强（毁坏门限）

250A/m/f[MHz](nom.)

显示平均噪声电平(DANL)

（连接SRM主机）

频率范围

全向天线单轴测量

全向测量

>1MHz(RBW=1kHz)

0.5μA/m(typ.)

0.85μA/m(typ.)

视频接口

N型接口，50Ω，公头

测量不确定度

扩展的测量不确定度^b)

（连接SRM主机和1.5米射频线缆）

频率范围

全向天线单轴测量

全向测量

0.009-60MHz

±2.2dB

±2.5dB

>60-250MHz

±2.3dB

±3.3dB

通用规范

工作温度

-10℃~+50℃（与SRM主机相同）

合规

气候条件

存储：符合1K3(IEC 60721-3)扩展温度范围-10℃~+50℃

运输：符合2K4(IEC 60721-3)-40℃~+70℃

操作：符合7K2(IEC 60721-3)扩展温度范围-10℃~+50℃

机械条件

存储：符合1M3(IEC 60721-3)

运输：符合2M3(IEC 60721-3)

操作：符合7M3(IEC 60721-3)

防尘和防水

IP 52（天线接入）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2,61000-3-3, IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

470g

尺寸

长450mm，天线头直径120mm

校准

178个参考点

SRM主机在参考点之间进行线性插值处理

推荐校准周期

24个月

原产地

德国

a)对应信噪比为10dB(RBW=1kHz)：3MHz-250MHz

b)根据第3页的定义，有效的温度范围是+15℃~30℃

单轴天线（电场）3531/01

频率范围

27MHz-3GHz

校准因子在校准时分别确定，保存在EEPROM中，与SRM主机连接使用时自动调用

天线类型

电场

传感器类型

单轴无源宽带偶极子

动态范围^a)

60μV/m-80V/m (typ.)

最大场强（毁坏门限）

>300V/m或25mW/cm²(nom.)

显示平均噪声电平(DANL)

（连接SRM主机）

20μV/m(typ.)

100MHz-2.2GHz(RBW=1kHz)

测量范围限制

（对单一连续波信号）

160V/m(typ.)

视频接口

N型接口，50Ω，公头

测量不确定度

扩展的测量不确定度^b)

（连接SRM主机和1.5m射频线缆）

频率范围

单轴测量

26-300MHz

±2.1dB

>300-433MHz

±2.4dB

>433-1600MHz

±2.2dB

>1600-3000MHz

±1.9dB

通用规范

工作温度

-10℃~+50℃（与SRM主机相同）

合规

气候条件

存储：符合1K3(IEC 60721-3)扩展温度范围-10℃~+50℃

运输：符合2K4(IEC 60721-3)-40℃~+70℃

操作：符合7K2(IEC 60721-3)扩展温度范围-10℃~+50℃

机械条件

存储：符合1M3(IEC 60721-3)

运输：符合2M3(IEC 60721-3)

操作：符合7M3(IEC 60721-3)

防尘和防水

IP 52（天线接入）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2,61000-3-3, IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

450g

尺寸

长460mm，天线头尺寸135mm×90mm

校准

24个参考点：

(26；30；40；50；60；75；100；200；300；433；600；750；900)MHz

(1；1.2；1.4；1.6；1.8；2；2.2；2.45；2.6；2.8；3)GHz

SRM主机在参考点之间进行线性插值处理

推荐校准周期

24个月

原产地

德国

a)对应信噪比为10dB(RBW=1kHz)：100MHz to 2.2GHz

b)根据第3页的定义，有效的温度范围是+15℃~30℃

单轴天线（电场）3531/04

频率范围

9kHz-300MHz

校准因子在校准时分别确定，保存在EEPROM中，与SRM主机连接使用时自动调用

天线类型

电场

传感器类型

单轴无源宽带偶极子

动态范围^a)

50μV/m-16V/m(typ.)，频率300kHz-10MHz

50μV/m-36V/m(typ.)，频率>10MHz-300MHz

最大场强（毁坏门限）

>1000V/m(nom.)

显示平均噪声电平(DANL)

（连接SRM主机）

20μV/m(typ.)

对于>10MHz的每个频率点(RBW=1kHz)

测量范围限制

（对单一连续波信号）

50V/m(typ.)

射频接口

N型接口，50Ω，公头

测量不确定度

扩展的测量不确定度^b)

（连接SRM主机和1.5m射频线缆）

频率范围

单轴测量

0.009-300MHz

±2.0dB

通用规范

工作温度

-10℃~+50℃（与SRM主机相同）

合规

气候条件

存储：符合1K3(IEC 60721-3)扩展温度范围-10℃~+50℃

运输：符合2K4(IEC 60721-3)-40℃~+70℃

操作：符合7K2(IEC 60721-3)扩展温度范围-10℃~+50℃

机械条件

存储：符合1M3(IEC 60721-3)

运输：符合2M3(IEC 60721-3)

操作：符合7M3(IEC 60721-3)

防尘和防水

IP 52（天线接入）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2,61000-3-3, IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

550g

尺寸

长460mm，天线头尺寸135mm×90mm

校准

183个参考点

SRM主机在参考点之间进行线性插值处理

推荐校准周期

24个月

原产地

德国

a)对应信噪比为10dB(RBW=1kHz)

b)根据第3页的定义，有效的温度范围是+15℃~+30℃

单轴天线（磁场）3551/02

频率范围

9kHz-300MHz

校准因子在校准时分别确定，保存在EEPROM中，与SRM主机连接使用时自动调用

天线类型

磁场

传感器类型

单轴有源磁环

动态范围^a)

0.4μA/m-71 mA/m(typ.)

最大场强（毁坏门限）

>2.65A/m，频率超过1MHz时(nom.)

显示平均噪声电平(DANL)

（连接SRM主机）

0.12μA/m(typ.)

对于>10MHz的每个频率点，且RBW=1kHz

测量范围限制

（对单一连续波信号）

100mA/m(typ.)

射频接口

N型接口，50Ω，公头

测量不确定度

扩展的测量不确定度^b)

（连接SRM主机和1.5m射频线缆）

频率范围

单轴测量

0.009-1MHz

±2.0dB

>1-300MHz

±1.8dB

通用规范

工作温度

-10℃~+50℃（与SRM主机相同）

合规

气候条件

存储：符合1K3(IEC 60721-3)扩展温度范围-10℃~+50℃

运输：符合2K4(IEC 60721-3)-40℃~+70℃

操作：符合7K2(IEC 60721-3)扩展温度范围-10℃~+50℃

机械条件

存储：符合1M3(IEC 60721-3)

运输：符合2M3(IEC 60721-3)

操作：符合7M3(IEC 60721-3)

防尘和防水

IP 52（天线接入）

EMC

欧盟

符合EMC Directive 2014/30/EU和IEC/EN 61326-1:2013

抗扰度

符合IEC/EN：61000-4-2，61000-4-3，61000-4-4，61000-4-5，61000-4-6，61000-4-8，61000-4-11

辐射

符合IEC/EN：61000-3-2,61000-3-3, IEC/EN 55011 (CISPR 11) Class B

安全

符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010-1:2010

材质

符合欧盟RoHS Directive 2011/65/EU

空气湿度（正常使用）

<29g/m³（+30℃时<93%RH），非冷凝

重量

450g

尺寸

长460mm，天线头尺寸43mm×100mm

校准

183个参考点

SRM主机在参考点之间进行线性插值处理

推荐校准周期

24个月

原产地

德国

a)对应信噪比为10dB(RBW=1kHz)；频率>10MHz

b)根据第3页的定义，有效的温度范围是+15℃~+30℃
