功能

说明

用户界面(UI)支持的语言

英语(SW v1.0)

重量

1lbs6oz(624g)

电池

类型：锂电池，3.6V，6400mAh

续航时间：8小时（标准）

充电时间：4.5小时

充电温度范围：0℃至+40℃

电源适配器

输入：100-240V AC±10%，50/60Hz

输出：15V DC，最大2A

II类

主机接口

USB C型

显示屏

800×480电容式多点触控彩色屏

尺寸

8.5in×4.5in

工作温度

0℃至45℃

存放温度

-10℃至+60℃

工作相对湿度

0%-90%(0℃-35℃)

0%-70%(35℃-45℃)

工作海拔

4000m（使用交流电源适配器时为3200m）

振动

随机，2g，5Hz-500Hz

跌落

1米跌落，6面

有源网络诊断

功能

说明

诊断协议

链路层发现协议(LLDP)

Cisco发现协议(CDP)

快速链路脉冲(FLP)

最近设备的诊断信息

（通过诊断协议而可供使用的情况下）

交换机名称

端口号

VLAN名称

标称数据速率

标称双工

以太网供电兼容性

IEEE 802.3af/at/bt

与特征电阻之间的硬件协商

与LLDP/CDP之间的软件协商

以太网供电诊断信息

标称功率等级（0至8）

标称可用功率

受电线对

单特征和双特征诊断信息

以太网供电测量

负载电压(V)

负载功率(W)

端口指示灯闪烁

相连端口的指示灯闪烁

线缆测试规格

功能

说明

测试端口

屏蔽式8针模块化插孔，可插接8针模块化(RJ45)插头

自动测试的调试

10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、仅限布线图。

测试速度：6秒，适用于长度<70md>

线缆类型

平衡双绞线布线

非屏蔽双绞线

屏蔽双绞线

2对和/或4对

仅限布线图测试

记录布线图

每个线对的长度

诊断分拆线对

用户可选择T568A或T568B

用户可选择交叉设置（直连、半交叉、全交叉）

测试速度：1秒，适用于长度<120md>

长度（最大）

305m(1000ft)

标称传播速度(NVP)

用户可设置

音频发生器

生成与Fluke Networks IntelliTone探头兼容的数字音频。

生成与通用模拟探头兼容的模拟音频。

Remote ID定位器

使用Remote ID终端识别多达7个唯一端口或办公室插座

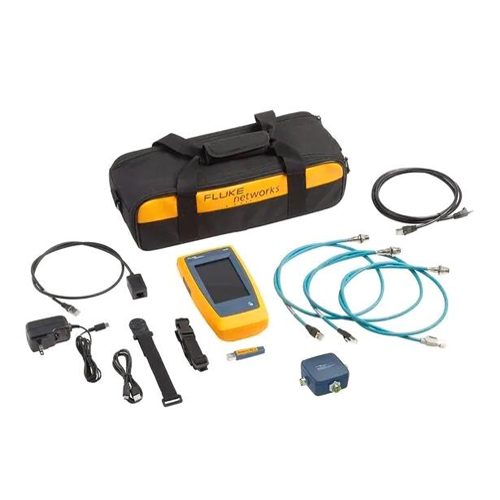

LIQ-100-IE工业以太网线缆/网络测试仪

LinkIQ™主机

Remote ID #1

RJ45-RJ45跳线(M-F)

RJ45-RJ45跳线(M-F)

快速参考指南

交流充电器

RJ45/11通用连接器

RJ45/M12X跳线

RJ45/M12D跳线

RJ45/M8D跳线

RJ45/11模块化适配器

带Remote ID夹扣的挂带

手提包（便携包）

转接器和线缆(2)

用于LinkIQ™的Fluke Networks Remote ID #1/Wiremapper备件

Fluke Networks工业连接器适配器套件
