下列技术规格在23℃(73℉)时适用，除非另有说明。

环境参数

工作温度

32℉-113℉(0℃-45℃)

存放温度

-4℉-+140℉(-20℃-+60℃)

工作相对湿度（%RH，无冷凝）

90%(50℉-95℉，10℃-35℃)

75%(95℉-113℉，35℃-45℃)

冲击和振动

随机，2g，5Hz-500Hz（2级）

1m跌落测试，带有或不带接线图适配器

安全性

IEC 61010-1第3版

海拔

4000m；存放：12000m

EMC

IEC 61326-1

通用技术指标

测试接头

屏蔽式8针模块化插孔，可插接8针模块化(RJ45)和4针模块化(RJ11)插头。MicroScanner²：用于测试同轴线缆的F接头。

电源

电池类型：2节AA（NEDA 15A，IEC LR6）碱性电池

电池续航时间：20小时（正常使用）

其他兼容电池类型：2节AA相机锂电池、镍氢电池、镍隔电池

尺寸和重量

（装有电池且连接接线图适配器）

3in×6.4in×1.4in(7.6cm×16.3cm×3.6cm)

MicroScanner²：10.6oz(300g)

显示屏

单色背光液晶屏

测试模式

线缆测试

测量长度、验证接线图、识别Remote ID定位器以及检测以太网端口。在单个屏幕上显示结果。

音频

生成IntelliTone™和常规模拟音频信号

PoE

MicroScanner²：请求和检测兼容802.3af的PoE（以太网供电）设备

性能指标

测试的线缆类型

双绞线：UTP、FTP、SSTP

同轴线缆(MicroScanner²)：75Ω、50Ω、93Ω

长度测试

测量范围：460m(1500ft)

分辨率：0.3m(1ft)

典型精度：±4%或0.6m(2ft)，取较大值。NVP不确定性属于额外误差。

校准：用户可设置双绞线和同轴线缆的NVP值 (MicroScanner²)。可利用已知长度的线缆来确定实际的NVP值。

接线图测试

检测单根导线故障、短路、误接、分拆线对，以及最多七个远端适配器ID。按比例长度绘制接线图，以直观地显示故障的大致位置。

以太网端口检测

MicroScanner²：检测802.3以太网端口的标称速率，适用于10Mbps、100Mbps和1Gbps速率。

音频发生器

支持用Fluke Networks数字式IntelliTone™探头产生音频和绘制线缆接线图。可产生四种与标准模拟探头兼容的音频。SmartTone™功能可在使用IntelliTone或模拟探头时可靠地识别线束中的线缆。

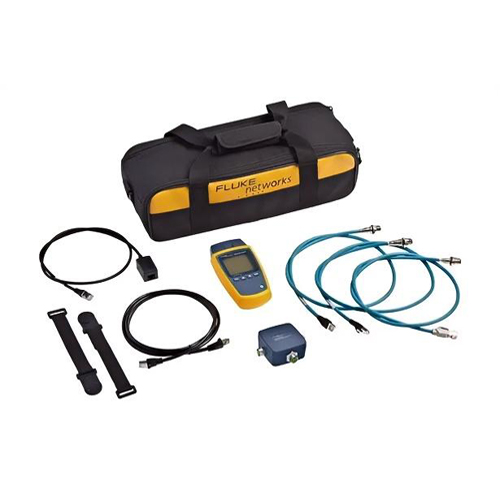

MS2-100-IE线缆验测仪

MicroScanner™ 2工业以太网基本套件，带有手提包

复式连接器适配器

Cat6A跳线

RJ45公头转RJ45母头跳线

RJ45/M12X跳线

RJ45/M12D跳线

用于测试M12X的RJ45/M8D跳线

M12D

M8D端接线缆
