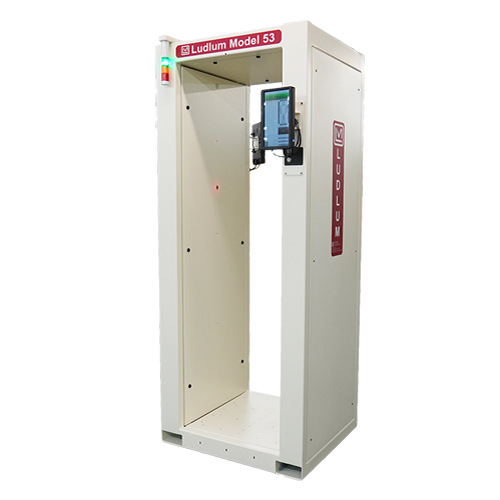

部件编号

48-3784

适用范围

伽马人员监测

探测器

8个相同尺寸的塑料闪烁体（每侧3个，头顶一个，脚下一个）

闪烁体类型：EJ-200

尺寸（高×宽×长）：48.26×48.26×5.08cm(19×19×2in.)

体积：总计92.7L(5655in³)

屏蔽：标准2.5cm(1in.)，可选5.1cm(2in.)

敏感度

步行模式：将检测到50nCi(1850Bq)的¹³⁷Cs和22.5nCi(830Bk)的⁶⁰Co

两步模式：将在17秒内检测到10nCi(370Bq)的¹³⁷Cs，在8秒内检测到10nCi(370Bq)的⁶⁰Co（前后模式）

操作

双向

用户模式：步行、暂停、暂停并转向、前后

计数模式：最大化吞吐量、最大化灵敏度或固定计数时间

状态条件：就绪、清洁、计数、报警、高报警、故障、更新本底、扩展本底、初始化、污染检查、污染

语音提示：可根据任何语言和内部程序进行定制

控制/显示

显示器：两个25.7cm(10.1in.)彩色触摸屏LCD，安装在可调节臂上，以优化观看效果，一个在入口侧，另一个在出口侧

报警确认：入口/出口两侧的单个按钮，用于静音和清除任何报警

便携式键盘：USB插拔式键盘，带方便的安装支架，便于设置、参数编辑和校准功能，随仪器附带（可选安装架，PN 4381-300）

塔灯/音频报警器：绿色（运行）、黄色（警告）、红色（报警）灯光显示仪器状态，音频输出在1米处为70 to 85dB，安装在入口或出口一侧（出口为标准配置），可选第二个塔灯

电子产品

中央处理器：运行Windows™操作系统的单板机(SBC)

探测器信号调节：每个探测器组件上都安装了Ludlum的单探测器板技术

接近传感器：PIR（被动红外）传感器，用于感应人员接近；光电传感器用于检测人员存在

USB端口：入口侧2个，用于连接插拔式键盘或用户ID设备

以太网连接：支持集中和分布式查看仪器操作。可选的Ludlum通用网络软件将多个Ludlum仪器（包括不同类型）连接到一个通用的放射网络，以便在报警时执行数据记录、远程报警通知、电子邮件通知和图像捕获。

温度范围

0 to 50℃(32 to 122℉)

电源

85 to 250V ac，50/60Hz

结构

碳钢结构，象牙粉涂层，底座有叉车槽

外部尺寸（高×宽×长）

217×87.3×76.1cm(85.5×34.4×30in.)，坡道每侧延伸

43.2cm(17in.)，液晶显示器每侧突出14.6cm(5.75in.)

门洞内部尺寸（高×宽）

196×62cm(77.1×24.4in.)

门式台阶

10.2cm高(4in.)

探测器门/盖

15.2mm(0.06in.)铝

重量

最小铅屏蔽：545kg(1200lb)

2.5cm(1in.)铅屏蔽：1207kg(2660lb)

5.1cm(2in.)铅屏蔽：1730kg(3815lb)

选配件

描述

部件编号

Ludlum通用软件

收集并显示来自多个Ludlum仪器的辐射水平和报警状态，包括区域监测仪、样品监测仪和门式监测仪。仪器必须配备以太网接口。使用此接口，区域仪器可以连接到网络，从而实时监测辐射数据、电子邮件警报和数据库记录。使用标准网页浏览器查看当前状态并查询数据

1370-093

额外铅屏蔽

额外2.5cm(1in.)铅屏蔽（总屏蔽厚度5.1cm(2in.)）

4540-257

附加塔灯

带有红色、黄色和绿色指示灯的塔灯

4540-1208-1
