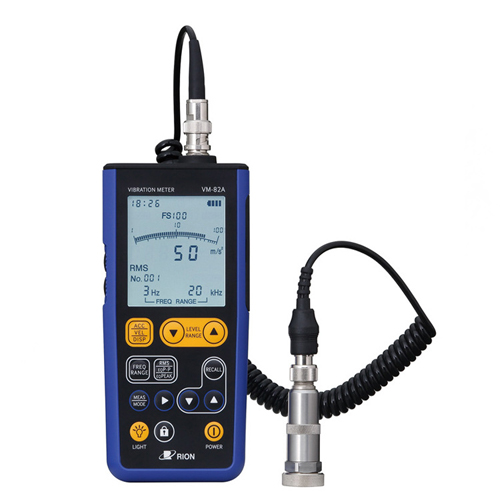

产品名称：日本理音RION VM-82A通用振动测量仪 |
|
产品型号：VM-82A |
|
产品类别：环境检测 >> 振动测量 >> |
日本理音RION VM-82A通用振动测量仪产品简介：
主要应用于以转机为中心的工业机械设备的维修、管理和点检等工作。
在适当频率范围测量加速度、速度和位移，从而评价机械的振动状态。
日本理音RION VM-82A通用振动测量仪产品特点：
■操作面板简洁的配置了测量模式和功能设置的按钮
■可以变更使用的加速度传感器，对应更大范围的测量需要
■通过备份功能，可以恢复到上次关闭时设置的条件开始测量
■配备USB接口。可以和计算机连接并传输保存数据
■使用碱性干电池可实现24小时连续测量。同时也对应环保的镍氢充电电池
■重量仅为270g的紧凑设计（包含电池）
日本理音RION VM-82A通用振动测量仪技术参数：
|
压电式加速度传感器 |
PV-57I（附属） |
||
|
构造 |
剪切型压电式加速度传感器（CCLD型） |
||
|
灵敏度 |
5.1mV/m/s2(±15％)，80Hz、23℃ |
||
|
频率范围 |
1Hz～5kHz(±10％) |
||
|
尺寸·质量 |
对边17（六角）×49（mm）·45g |
||
|
测量范围（使用PV-57I的场合） |
|||
|
ACC（加速度） |
0.02～200m/s2 |
EQ PEAK |
1Hz～5kHz |
|
VEL（速度） |
0.3～1000mm/s 0.1～1000mm/s |
RMS RMS |
3Hz～1kHz 10Hz～1kHz |
|
DISP（位移） |
0.02～100mm 0.001～100mm |
EQ PEAK EQ PEAK |
3Hz～500Hz 10Hz～500Hz |
|
频率范围 |
|||
|
ACC（加速度） |
3Hz～1kHz、3Hz～5kHz、1Hz～100Hz、3Hz～20kHz |
||
|
VEL（速度） |
10Hz～1kHz、3Hz～1kHz |
||
|
DISP（位移） |
10Hz～500Hz、3Hz～500Hz |
||
|
数字受到高通滤波器或低通滤波器的影响，会比FLAT特性多出约10％的衰减点。 速度10Hz～1kHz的电气特性满足JIS B 0907［关于转机以及往复运动机械的振动－振动烈度要求事项］中的频率范围。 |
|||
|
测量范围 |
|||
|
传感器PV-57I以及传感器灵敏度 |
1.0～9.9mV/m/s2 |
||
|
ACC（加速度） |
1、10、100、1000m/s2 |
||
|
VEL（速度） |
10、100、1000mm/s |
||
|
DISP（位移） |
0.1、1、10、100mm |
||
|
传感器灵敏度 |
0.1～0.99mV/m/s的场合为上记的10倍 |
||
|
传感器灵敏度 |
10～99mV/m/s的场合为上记的1/10倍 |
||
|
指示特性 |
|||
|
加速度 |
RMS、EQ PEAK |
||
|
速度 |
RMS、EQ PEAK |
||
|
位移 |
RMS、EQ PEAK、EQ p-p |
||
|
EQ PEAK=RMS×2、EQ p-p=EQ PEAK×2 |
|||
|
液晶显示器（黑白断码液晶） |
|||
|
背光 |
白色LED。OVER时为红色LED |
||
|
测量值显示 |
显示范围001～128 以100ms间隔采样20个的算术平均值，每2秒显示一次 |
||
|
指示条 |
对数刻度、最大量程1～100％ |
||
|
指示特性 |
RMS、EQ PEAK、EQ p-p |
||
|
超载显示 |
显示OVER字样的同时点亮红色背光灯 |
||
|
测量模式 |
加速度、速度、位移 |
||
|
保存地址 |
000～999（1000个） |
||
|
电池余量 |
4段显示 |
||
|
时钟 |
年、月、日、时、分 |
||
|
传感器灵敏度 |
0.10～0.99、1.0～9.9、10～99mV/m/s2 |
||
|
保存数据 |
可以手动保存最大1000个（000～999）数据 |
||
|
増幅度校正 |
通过设置传感器灵敏度、可以调整针对各种灵敏度的增幅度 |
||
|
设置范围 |
0.10～0.99、1.0～9.9、10～99mV/m/s2（pC/m/s2、VP-40/42） |
||
|
输出 |
|||
|
交流输出 |
最大量程1V，输出阻抗约600Ω |
||
|
直流输出 |
最大量程1V，输出阻抗约600Ω |
||
|
输出电压以及显示精度（主机电气特性） |
|||
|
ACC（加速度） |
最大量程±2％(80Hz) |
||
|
VEL（速度） |
最大量程±3％(80Hz) |
||
|
DISP（位移） |
最大量程±5％(80Hz) |
||
|
综合精度（与PV-57I组合使用的场合） |
|||
|
ACC（加速度） |
最大量程±5％(80Hz) |
||
|
VEL（速度） |
最大量程±8％(80Hz) |
||
|
DISP（位移） |
最大量程±10％(80Hz) |
||
|
接口 |
|||
|
USB |
可以进行数据传输以及本设备的控制。数据的传输需要专用软件 |
||
|
打印机输出 |
可连接专用打印机打印结果 |
||
|
使用温湿度范围 |
|||
|
传感器 |
-20～70℃，90％RH以下 |
||
|
本体 |
-10～50℃，90％RH以下 |
||
|
电源 |
4颗5号干电池（碱性／镍氢） AC适配器（NC-98C、选购） |
||
|
消耗电流 |
约58mA |
||
|
电池连续使用时间 |
|||
|
碱性电池 |
约30小时（常温、背光OFF、各输出・通信OFF） |
||
|
镍氢充电电池（eneloop proⓇ） |
约32小时（常温、背光OFF、各输出・通信OFF） |
||
|
大小·重量 |
约171.5(H)×74(W)×25.5(D)mm·约270g（含电池） |
||
|
附属品 |
压电式加速度传感器PV-57I×1、5号干电池（碱性）LR6×4、传感器用螺旋线VP-51KI×1、传感器磁座VP-53S×1 |
||
|
选配件 |
|||
|
名称 |
型号 |
||
|
压电式加速度传感器※ |
各类 |
||
|
校正用激振器 |
VE-10 |
||
|
电荷转换器 |
VP-40 |
||
|
电荷转换器 |
VP-42 |
||
|
BNC适配器 |
VP-52C |
||
|
打印机 |
DPU-414 |
||
|
打印机线 |
CC-42P |
||
|
AC适配器 |
NC-98C |
||
|
BNC-Pin输出线 |
CC-24 |
||
|
圆形棒状传感器座 |
VP-53E |
||
|
六角平形传感器座 |
VP-53D |
||
|
M6螺钉 |
VP-53A |
||
|
外箱 |
VM82015 |
||
|
USB线(A-mini B) |
— |
||
|
※连接方法请参考P.3的系统结构图 |
|||
