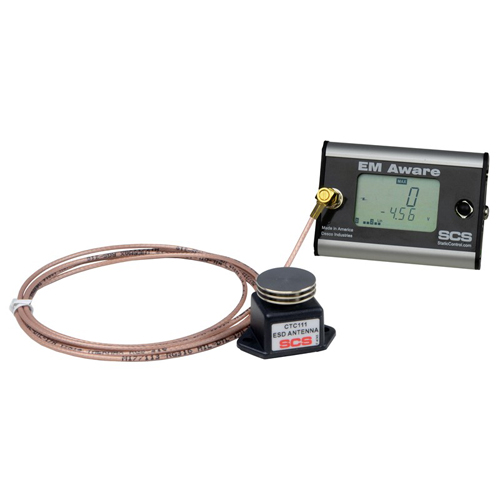

产品名称：美国DESCO SCS 770066静电事件监测仪-EM AWARE |
|
产品型号：SCS 770066 |
|
产品类别：电力检测 >> 静电检测 >> |
美国DESCO SCS 770066静电事件监测仪-EM AWARE产品功能：
监测静电放电事件（放电电压和放电次数）、感应电压、离子风机性能
配套SMP监测软件，服务器/客户端架构
①770066（单机）：1台770066监测仪
②770051（套件）：4台770066监测仪+1台5口交换机+5条网线+1个SMP软件授权+拉杆箱
③SMP软件：770066单机需单独购买SMP软件，770051套件包含1个SMP软件授权
◆通道一（静电事件监测通道）：监测静电放电信号的强度和次数。仪器屏幕显示放电信号强度，需通过EM Aware Calculator手动换算出放电电压值，或通过SMP软件自动换算出放电电压值。
◆通道二（感应电压监测通道）：感应到的静电压。当探头周边区域出现了带电体，通过电容耦合产生感应电压在探头上。该通道测量并显示的是探头所感应到的电压。该通道的主要目的是用于鉴别静电放电事件。例如通道一探测到放电信号，但通道二没有感应电压，说明该次放电事件是在远处发生，或者该放电现象不是由于静电放电造成的，是由于其他EMI干扰信号造成的。
◆通道三（离子风机监测通道）：测量离子风机的散电时间和离子平衡度以监测离子风机是否正常。每隔3分钟，探头会被施加上一个电压，测试该电压在离子风的作用下衰减的时间和离子平衡度。在检测离子风机性能时，通道二暂停，通道一仍然保持后台运行。
仪器屏幕仅显示放电信号强度，如果单机使用，不采用SMP软件，可通过免费的EM Aware Calculator程序换算放电信号强度和放电电压值。例如要把静电放电电压值监控在100V以下，在EM Aware Calculator程序中输入探头距离被测物的距离（例如2英寸），选择放电模型（例如CDM），可以看到100V放电电压对应的信号强度是86.8dBµV，因此只要监测器屏幕上的放电信号强度高于86.8dBµV，就说明放电电压值高于100V。
SMP监测系统
每台770066具有网卡，通过网线连接组成局域网，通过SMP软件可以形成在线监测系统。
SMP软件界面
SMP监测系统为服务器/客户端架构，测试数据上传到服务器，然后任何终端设备可通过浏览器进入客户端获取和查看数据，系统管理员可以分配用户名和密码给各个用户。
美国DESCO SCS 770066静电事件监测仪-EM AWARE规格参数：
|
静电放电量程 |
60~134dBµV，放电电压量程：0~999V |
|
探测距离 |
0.5~15英寸（360度全向天线） |
|
感应电压量程 |
0~999V |
|
离子风机散电时间量程 |
0~16s，离子平衡度量程35V |
|
单机规格 |
重量183g，外形尺寸81mm×57mm×32mm |
美国DESCO SCS 770066静电事件监测仪-EM AWARE标准配置：
|
770066单机配置 |
监测仪主机 |
1个 |
|
|
连接缆线 |
1条 |
||
|
探头基座 |
1个 |
||
|
碟形探头 |
1个 |
||
|
柱形探头（监测离子风机专用） |
1个 |
||
|
接地线（未图示） |
1条 |
||
|
电源适配器（未图示） |
1个 |
||
|
770051套件配置 |
770066监测仪（含以上单机所有部件） |
4台 |
|
|
5口交换机 |
1台 |
||
|
0.8米长网线 |
5条 |
||
|
SMP软件授权 |
1个 |
||
|
拉杆箱 |
1个 |
