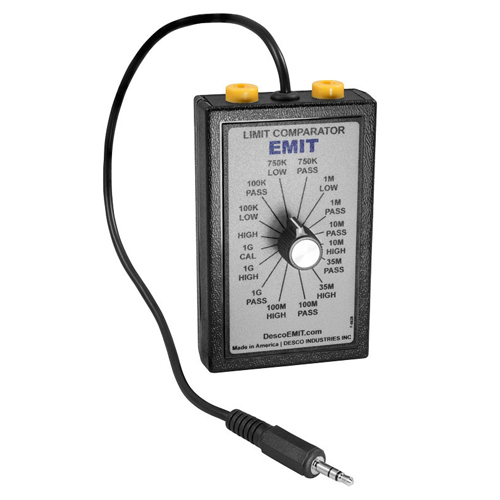

美国DESCO EMIT 50426校准器产品描述：

50426校准器用于计量770758、19270、50191、50891人体接地综合测试仪。此外50426还可以设置770758和19270测试仪对1GΩ的测试精度。

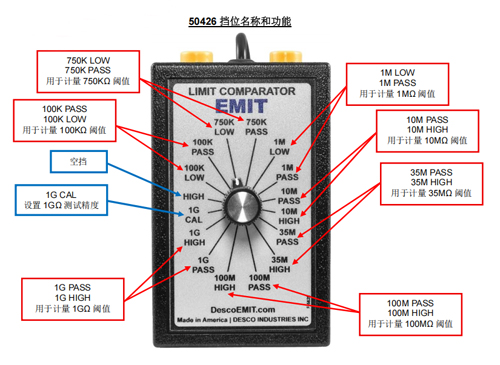

50426的挡位名称不是实际阻值，例如100K LOW只是挡位名称，表示用该挡计量100KΩ的阂值会显示低，100K LOW挡位的实际阻值是90KΩ。50426各挡位的名称和实际阻值如下：

美国DESCO EMIT 50426校准器产品功能：

1、计量770758/19270人体接地综合测试仪

1.1、计量770758/19270测试仪的手通道阈值

1)、无需对现场正在运行的770758/19270测试仪做任何接线变动

2)、把一条测试线插入50426校准器顶部的黄色插孔，另一端插入770758/19270测试仪的单线手腕带插孔

3)、把另一条测试线插入50426校准器顶部的另外一个黄色插孔，另一端接到770758/19270测试仪的接地点。提示：如果770758/19270测试仪是接到电源插座的地线极接地的，可以选配09838C接地插座，便于操作

4)、把50426校准器的挡位调到770758/19270测试仪的手通道合格阈值进行计量

注意!50426一定要接到和770758/19270同等接地点，不能把770758/19270的接地线拔掉，然后直接把50426的测试线插入770758/19270的接地孔

选配：09838C接地插头

如果770758/19270测试仪的接地线是接到电源插座的地线极，采用09838C接地插头，把50426的测试线插入该插头，然后插到任意一个电源插座上即可和770758/19270同等的接地点。

计量手通道下限阈值步骤（下限阈值以750KΩ为例）

●把50426的挡位调到750K LOW，手指按住770758/19270的测试键，手通道的红色LOW灯亮

●把50426的挡位调到750K PASS，手指按住770758/19270的测试键，手通道的绿色PASS灯亮

●750KΩ下限阈值计量结束

提示：770758/19270手通道下限阈值只有固定的750KΩ

计量手通道上限阈值步骤（上限阈值以10MΩ为例）

●把50426的挡位调到10M PASS，手指按住770758/19270的测试键，手通道的绿色PASS灯亮

●把50426的挡位调到10M HIGH，手指按住770758/19270的测试键，手通道的黄色HIGH灯亮

●10MΩ上限阈值计量结束

提示：如果770758/19270手通道上限阈值设为其他值，用50426相应的挡位计量

1.2、计量770758/19270测试仪的脚通道阈值

1)、把770758/19270的脚踏板连接线从测试仪底部的脚踏板插孔拔出

2)、把50426校准器顶部中间的测试线插入770758/19270测试仪底部的脚踏板插孔

3)、把50426校准器的挡位调到770758/19270的脚通道合格阈值进行计量

计量脚通道下限阈值步骤（下限阈值以750KΩ为例）

●把50426的挡位调到750K LOW，手指按住770758/19270的测试键，脚通道的红色LOW灯亮

●把50426的挡位调到750K PASS，手指按住770758/19270的测试键，脚通道的绿色PASS灯亮

●750KΩ下限阈值计量结束

提示：如果770758/19270脚通道下限阈值设为其他值，用50426相应的挡位计量

计量脚通道上限阈值步骤（上限阈值以35MΩ为例）

●把50426的挡位调到35M PASS，手指按住770758/19270的测试键，脚通道的绿色PASS灯亮

●把50426的挡位调到35M HIGH，手指按住770758/19270的测试键，脚通道的黄色HIGH灯亮

●35M上限阈值计量结束

提示：如果770758/19270脚通道上限阈值设为其他值，用50426相应的挡位计量

2、重新设定770758/19270人体接地综合测试仪的1GΩ测试精度

如果计量770758/19270的1GΩ阈值不合格，可以用50426的1G CAL挡位重新设置770758/19270测试1GΩ的精度。

选配：REM002重锤

需要2个2.3KG重，接触面有导电胶垫的重锤来进行该操作

1)、无需对现场正在运行的770758/19270测试仪做任何接线变动

2)、把770758/19270侧面的键1拨到下面，键2~键6都拨到上面

3)、把2个重锤分别放到左右踏板上

4)、用配套的测试线连接2个重锤到50426校准器顶部的黄色插孔

5)、把50426校准器的挡位调到1G CAL

6)、手指按住770758/19270的测试键，左右脚的6个LED灯开始闪烁，然后恒亮，表示设置成功

7)、设置结束，移开重锤和50426校准器，把770758/19270侧面的键位恢复到正常位置

注意：如果在第6步没有看到左右脚的6个LED灯闪烁，设置失败。检查接线是否正确。

按以上重新设定了770758/19270测试仪对1GΩ的测试精度后，按1.2章节方式再次对770758/19270测试仪进行计量。

3、计量50191/50891人体接地综合测试仪

提示：

●50191/50891是数显读数，所以每个阈值不需要用高/低两挡电阻来计量，只需采用PASS挡位来计量，然后看读数的误差范围即可

●计量前把50191/50891设置为测试“脚或手”，手通道量程100K（低）~35M（高），脚通道量程100K（低）~100M（高）

3.1、计量50191/50891测试仪的手通道阈值

1)、无需对现场正在运行的50191/50891测试仪做任何接线变动

2)、把配套的一条测试线插入50426校准器顶部的黄色插孔，另一端插入50191/50891测试仪的单线手腕带插孔

3)、把配套的另一条测试线插入50426校准器顶部的另外一个黄色插孔，另一端用一个夹子夹在50191/50891测试仪右侧的固定螺钉上

4)、50426校准器的挡位转到100K PASS，该挡位阻值为110KΩ，50191/50891的读数在110+/-10%内合格，依次计量750K PASS，1M PASS，10M PASS，35M PASS，读数均在+/-10%以内合格

3.2、计量50191/50891测试仪的脚通道阈值

1)、保持连接固定螺钉那条线不要动

2)、把另一条测试线插入一个重锤，然后把重锤放在脚踏板一侧

3)、50426校准器的挡位转到100K PASS，该挡位阻值为110KΩ，50191/50891的读数在110+/-10%内合格，依次计量750K PASS，1M PASS，10M PASS，35M PASS，100M PASS，读数均在+/-10%以内合格

4)、然后把重锤放到另一侧脚踏板上，同样方式计量100K PASS，750K PASS，1M PASS，10M PASS，35M PASS，100M PASS，各挡位读数均在+/-10%以内合格

注意1：重锤重量要求2.3Kg或以上，接触面需要有导电胶垫。

选配：REM002重锤

注意2：左右脚需要分开计量，先把重锤放在一侧脚踏板上，计量完一侧后，把重锤放到另一侧计量。计量的时候，没有放重锤一侧的脚踏板上不要触碰任何物体。

注意3：如需计量脚通道大于1GΩ的阈值，进入50191/50891测试仪设置界面，把脚通道上限设为1GΩ，然后把50426校准器转到1G PASS挡位，该挡位阻值812.9MΩ，50191/50891读数在812.9MΩ+/-20%内合格。

4、计量50426

50426校准器本身需要进行计量，以保证每个挡位的实际阻值准确。采用精度高于+/-1%的电阻表，把表笔插入50426顶部的2个黄色插孔，对50426每个挡位的实际阻值进行计量：

●1M PASS挡位(1.01MO)以下：精度为+/-2%

●10M PASS挡位~100M HIGH挡位(9.09MΩ~112.9MΩ)之间：精度为+/-5%

●1G PASS挡位/1G HIGH挡位(812.9MΩ/1.213GΩ)：精度为+/-10%

●1G CAL挡位：精度为+/-5%
