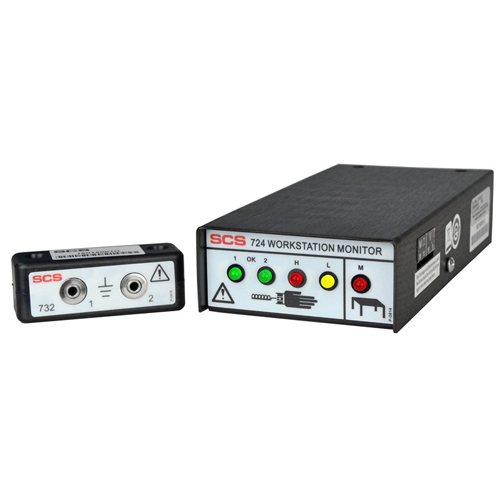

产品名称：美国DESCO SCS 724接地监测器-双工位
产品型号：SCS 724
产品类别：电力检测 >> 静电检测 >>

详细说明：

美国DESCO SCS 724接地监测器-双工位产品描述：

724用于监测人体和台面的接地是否合格，具有2个人体监测通道和1个台面监测通道：

●人体监测通道：实时检测人体通过手腕带接地，合格阻值范围1.5MΩ~10/35MΩ（可调）

●台面监测通道：实时检测防静电台面（台垫）接地，阻值高于3.7MΩ报警

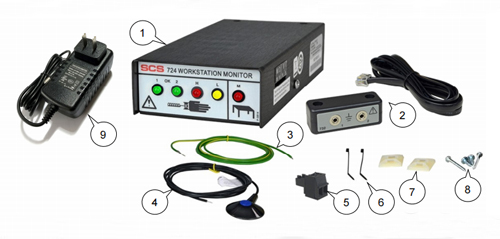

打开包装盒有以下物品：

①监测器主机

货号：724MO

1个

②手腕带插座及连接线

货号：732

1付（1个手腕带插座和1条水晶头连接线）

③主机接地线（黄/绿色）

货号：N/A

1条（用于主机接地）

④台垫连接线

货号：2380D

1条（10mm公头扣盘）

⑤双线端子

货号：770037

1个（左孔连接主机接地线，右孔连接台垫连接线）

⑥绑扎带

货号：N/A

2条

⑦扎带固定贴

货号：N/A

2片

⑧固定螺钉

货号：N/A

长螺钉2粒，短螺钉2粒

⑨电源适配器

货号：724CP

1个（100~240VAC转24VDC通用电源适配器，中规二脚插头）

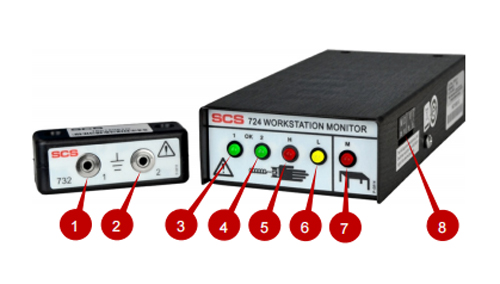

美国DESCO SCS 724接地监测器-双工位产品功能：

①手腕带插座1号孔：人员1的手腕带插入该孔（需配套双线手腕带使用）

②手腕带插座2号孔：人员2的手腕带插入该孔（需配套双线手腕带使用）

③1号指示灯：绿灯亮，表示人员1接地合格

④2号指示灯：绿灯亮，表示人员2接地合格

⑤H灯：红灯亮+报警声，表示人员1或2接地阻值高于阈值

●H灯亮后，相应的1号或2号绿灯熄灭

●连续报警声：人员1接地电阻高

●高频间歇报警声：人员2接地电阻高

⑥L灯：黄灯闪烁（无报警声），表示人员1或2接地阻值低于阈值

●L灯亮后，相应的1号或2号绿灯仍然亮

⑦M灯：红灯亮+低频间歇报警声，表示台面接地阻值高于阈值

⑧人体接地测试电压和上限阈值设置

●MΩ：拨到35或10选择上限阈值35MΩ或10MΩ；

●V：拨到16或9选择16V或9V测试电压

美国DESCO SCS 724接地监测器-双工位产品参数：

电源适配器(724CP)

100~240VAC输入电源，输出24VDC

人体接地测试电压

9V/16V可选，测试电流<3µA

人体接地电阻下限阈值

1.5MΩ

人体接地电阻上限阈值

10MΩ/35MΩ（可选）

台面接地电阻上限阈值

3.7MΩ

环境温度

10~43℃

环境湿度

<80%（无水汽凝结）

主机尺寸

165mm×79mm×35mm

手腕带插座尺寸

70mm×25mm×25mm

美国DESCO SCS 724接地监测器-双工位选购配件：

2368双线手环

针织环，通用尺寸，手环直径可调

4720双线手环

塑料环，通用尺寸，手环直径可调

2360双连接线

线长1.5米

2370双连接线

线长3.0米

733手腕带插座

733插座+3米长连接线+堵头+2个长螺钉+2个线夹

3057待机插座

1个插座+2粒螺钉

3040台垫接地线

4.6米长，1兆欧限流电阻

3043S台垫连接线

11厘米长，无限流电阻

3090揿扣端子

5粒端子和安装工具

770734校准器

现场计量724监测器

美国DESCO SCS 724接地监测器-双工位选配件功能：

●2368和4720手环均可配合2360和2370连接线使用

●如果2个员工距离较远，共同使用732手腕带插座比较困难，可以选配733手腕带插座，用配套的塑胶堵头把732插座上的2号孔堵死，然后把733连接到仪器背面的733专用插孔，这样每个员工有独立的手腕带插座，位置可以灵活调整。

●员工暂时离开时，不用把手腕带连接线从监测器上拔出，只需把连接线手环端取下并插到 3057待机插座，监测器进入待机模式不会报警。

●如果用户台垫没有接地，可用3090端子装在台垫上，3090自带穿孔冲子和铆钉冲子，可以固定揿扣端子在台垫上，然后把3040的扣盘固定在揿扣端子上，另一端接到接地点。

●如果有多张台垫需要接地，可以用3043S线串联相邻的台垫，最后一张台垫用3040接地即可。

●770734用于在现场计量724监测器，可计量724监测器的人体通道和台面通道测试是否准确（具体操作查看770734操作手册）。
