产品名称：美国DESCO SCS CTC331-WW接地监测器-单工位 |
|
产品型号：SCS CTC331-WW |
|
产品类别：电力检测 >> 静电检测 >> |
美国DESCO SCS CTC331-WW接地监测器-单工位产品描述：
CTC331-WW用于监测人体和台面的接地是否合格，同时监测线路板上是否有过载电压(EOS)，具有以下3个监测通道：
●人体监测通道：实时检测人体通过手腕带接地，阻值高于阈值(10MΩ)报警；实时检测人体是否带电，电位高于阈值(+/-2.5V)报警
●台面监测通道：实时检测ESD台面（台垫）的接地，阻值高于阈值(500MΩ)报警
●器件监测通道：实时检测线路板是否由于工具、设备、人体等造成交/直流或静电导致的过载电压(EOS)，电压高于阈值(+/-5V)报警
|
打开包装盒有以下标配件： |
|
|
监测器主机 |
1个 |
|
监测器主机接地线（绿/黄色） |
1条 |
|
线路板连接线（黄色带钳夹） |
1条 |
|
台面连接线（白色） |
1条 |
|
100~240VAC转12VDC电源适配器 |
1个 |
|

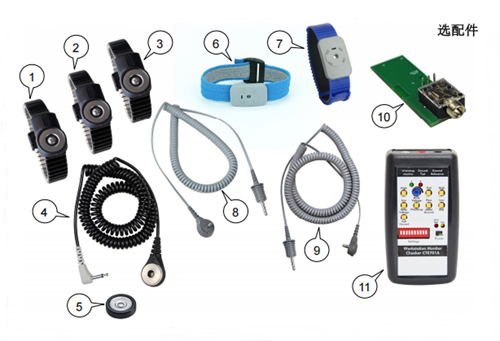

①磁吸性双线金属手环 |
小号，140mm~229mm。货号：19886 |
|
②磁吸性双线金属手环 |
中号，152mm~279mm。货号：19887 |
|
③磁吸性双线金属手环 |
大号，178mm~305mm。货号：19888 |
|
④磁吸性双连接线 |
1.8米。货号：19877 |
|
⑤磁吸性待机扣座 |
货号：09743 |
|
⑥双线针织手环 |
可调尺寸。货号：2368 |
|
⑦双线塑料手环 |
可调尺寸。货号：4720 |
|
⑧双连接线 |
1.5米。货号：2360 |
|
⑨双连接线 |
3.0米。货号：2370 |
|
⑩手腕带插孔模块 |
货号：CTA251 |
|
⑪校准器 |
货号：CTE701 |
|
备注： ●19886/19887/19888手环配合19877连接线使用 ●09743待机扣座配合磁吸性手腕带使用 ●2368/4720手环配合2360/2370连接线使用 |
|
美国DESCO SCS CTC331-WW接地监测器-单工位产品参数：
|
电源适配器 |
100~240VAC(50~60Hz)输入电源，输出12VDC |
|
人体接地电阻测试电压 |
0.4V |
|
人体接地电阻阈值 |
10MΩ |
|
人体电位阈值 |
+/-2.5V |
|
台面接地电阻阈值 |
500MΩ |
|
线路板过载电压阈值 |
+/5V（低量程，默认值）：+/-50V（高量程） |
|
报警方式 |
LED指示灯及报警声 |
|
环境温度 |
10~43℃ |
|
环境湿度 |
<75%（无水汽凝结） |
|
主机尺寸 |
61mm（宽）×66mm（深）×22mm（高） |
