检测原理：紫外光双光路吸收法，用于臭氧发生器出口浓度实时检测或尾气臭氧浓度检测。

产品特点：嵌入式台式臭氧分析仪，一天24小时连续运行自动校零，保证检测浓度的稳定性。

一、产品概述

本款臭氧气体分析仪主要用于臭氧发生器管道内的臭氧浓度测量，可连续在线检测臭氧发生器出口管道中臭氧浓度。主要用于连续检测各种工业环境下的臭氧气体，也可用于检测运行中的管道、容器等环境的臭氧气体。广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量。

本款臭氧气体分析仪依据朗伯—比尔定律，中华人民共和国国家环境标准《环境空气臭氧的测定-紫外光度法》、中国华人民共和国建设部《水处理用臭氧发生器》的检定及标定方法来设计制造。通过测量臭氧对紫外光吸收前后的光信号强度变化，由此计算出当前臭氧浓度值。设备使用先进的双光路紫外光源系统，内设有灯管智能管理系统，开机后可使紫外灯管迅速达到测量状态，采用国外分离式光池技术，设备具有无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操作简单、使用成本低等特点。

设备每隔一定的时间自动零点吹扫一次，保证零点的稳定性，防止零点漂移影响检测浓度的准确性，校零时气体流量、压力、流速保持不变，防止气流冲击对校零产生影响，保证设备可以每天24小时连续运行。

应用领域：臭氧发生器厂家，市政用水行业，工业污水行业，精细化工行业食品跟饮用水行业，空间消毒行业，泳池消毒行业，香精合成行业等使用臭氧发生器行业。

二、技术参数

量程范围：0-200g/m³NTP（可选量程：0-20g/m³，0-50g/m^3，0-100g/m³，0-200g/m³，0-250g/m³）；

显示分辨率：0.01g/m³；

气体流量：0.5L±0.2L/min；

输入压力：<0.1MPa；

零点漂移：<±0.3%.FS（MAX：±0.6g/m³）；

取样口管径：Φ6（6mm*4mm）；

误差率：±0.5%；

通讯方式：RS-485；

输出方式：4-20mA，线性；

电源：AC 110-220V；

尺寸：155*68*240mm; 22cm×15.5cm×7.8cm

开孔尺寸：145*68；（可嵌入式安装）；

注：1mg/L=1g/m³=467PPM；

免费质保：24个月（主机）；

注：标准配置：嵌入式卡件。选装配置：防腐流量计（带流量计支架）,臭氧尾气催化器。

三、产品特点：

测量原理：依据朗伯—比尔定律，通过光度吸收原理精准测量；

测试方法：双光路紫外光吸收法,测量精度高；

光源系统：进口长寿命紫外灯管（波长253.7nm）；

使用方式：室内安装使用，可24小时连续运行，配置电源及信号接头；

光池系统：国外分离式光池技术，无泄漏、耐压高、耐大流量采样气体冲击；

智能补偿：内置光源自动补偿功能；

自动校零：每隔一定时间设备自动校零1次，可选择手动自动模式，保证检测浓度的准确性。

数据显示：高清晰数码背光显示，数据清晰可数；

输出功能： 4-20mA电流信号、RS485通讯；

四、产品结构组成

前面板：显示窗口 指示灯   校零按键

后面板：电源接入口 进出气口  信号输出  手动/自动校零开关

（注：说明书和仪表的标识有差异，以说明书文档为准）

1.RS485+:数字信号输出RS485+    2.RS485-:数字信号输出RS485-

3.4-20mA:电流输出4-20mA+ 4. 4-20mA:电流输出4-20mA- G

YTOZ-21臭氧气体分析仪正压取样连接工艺

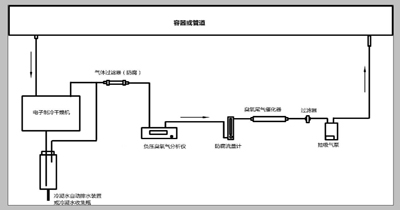

YTOZ-21臭氧气体分析仪负压取样连接工艺
