一、产品概述

本款智能型氧气浓度检测仪与传统的测氧、控氧仪的操作不同，它采用更大规模的IC集成电路，用模糊理论与传统的PID控制相结合的控制方式，采用4.3寸触摸屏液同时可以检测气体流量、温度和氧浓度值带有上下限报警值（2组继电器信号输出），读数更直观、。仪表的测量、报警设置、报警触点的开关启动、同步信号的输出、声报警的动作、氧电极性能及仪表参数的监控等等、均由大规模机算机完成，所以控制更准确，操作更简单。超声波氧气传感器系列用于测量二元气体中气体流量和氧气浓度的传感器。采用超声波检测技术，优于电化学及其它氧气传感器。具有数值，具有数值显示、在线监控、状态报警等功能，并可根据客户需求进行定制。

本仪表适用于：化工、化肥静电除焦、工矿企业环境、船舱、化工设备容器、内燃机排气、烟道气监测、粮食、果品蔬菜气调贮藏、医疗部门的呼吸机、麻醉机、制酒业食品发酵等需要测量氧含量的一切工作场所。

二、产品特点

采用原装进口气体传感器，使用寿命更长，测量结果稳定、精确

整机符合EMC设计标准，超强抗电磁干扰能力，适用于各种复杂工业现场

多种信号输出方式，能同时输出4-20mA模拟信号、RS485数字信号

触摸屏操作界面，友好人机对话菜单，操作直观方便；

模块化设计，用户可选配海拔高度测量模块；

同电化学相比较使用寿命长，响应速度快；

传感器不通电不消耗、使用寿命长、易维护；

无须基准气体，不受工作环境氧浓度影响；

校准间隔周期长、精度高、稳定可靠；

高精度的温度自动补偿系统，消除环境温度的影响；

测量范围宽20.5-99.9％ O2 。

三、技术参数

测量原理：超声波原理

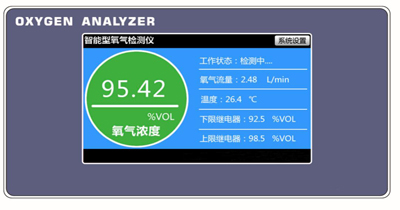

显示方式：4.3寸触摸屏

测量范围：20.5%-99.9% O2

测量精度：＜±1%FS

重 复 性：＜±1%

响应时间：T90≤30S

模拟输出：4-20mA.DC（非隔离输出，负载电阻小于500欧姆）

2路可编程干触点型无源报警输出，触点最大容量220VAC/2A

供电电源：18 ~36V.DC，＜5W

样气温度：-10 ~ +50℃

环境湿度：＜80%RH

采样方式：流通式

样气组份：无可燃气体，无腐蚀性气体，灰尘量小于1mg/Nm3

使用寿命：＞5年（正常使用条件下）

安装方式：嵌入式、台式安装

显示表头：嵌入式安装

大气压力：30 ~ 120KPa

环境温度：-40℃ ~ +85℃

环境湿度：0 ~ 100%RH

供电电压：110-220VAC

四、产品结构组成

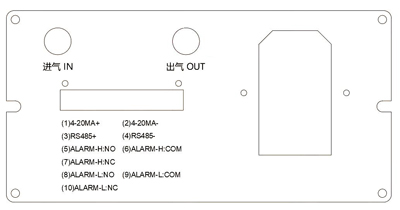

前面板（详细可见操作说明内的说明）

后面板：进气口 出气口 电源输入口  信号输出

（注：说明书和仪表的标识有差异，以说明书文档为准）

(1)4-20mA:电流输出4-20mA+           (2)4-20mA:电流输出4-20mA-G

(3)RS485+:数字信号输出RS485+ (4)RS485-:数字信号输出RS485-

(5)ALARM-H:NO高报继电器：常开 (6)ALARM-H:COM高报继电器：公共端

(7)ALARM-H:NC高报继电器：常闭     (8)ALARM-L :NO低报继电器：常开

(9)ALARM-L:COM低报继电器：公共端

(10)ALARM-L:NC低报继电器：常闭

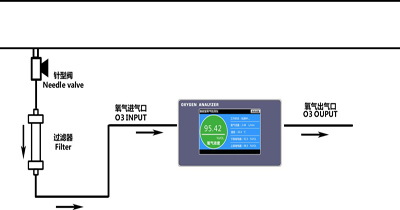

YTOZ-X1智能氧气检测仪连接工艺图

必须在氧气检测仪的进气口上加装过滤装置或除湿装置，保证进气洁净干燥，严禁将出口接入主管路或带有压力的管道内！

随机配置有嵌入式的安装支架，可以氧气检测仪嵌入安装到机柜上。

随机配置有针型阀和氧气过滤器及管路。
