产品名称：美国PhantomLab ECTphan330 SPECT性能测试模体 |
|
产品型号：ECTphan330 |
|
产品类别：辐射检测 >> 放疗质控 >> |

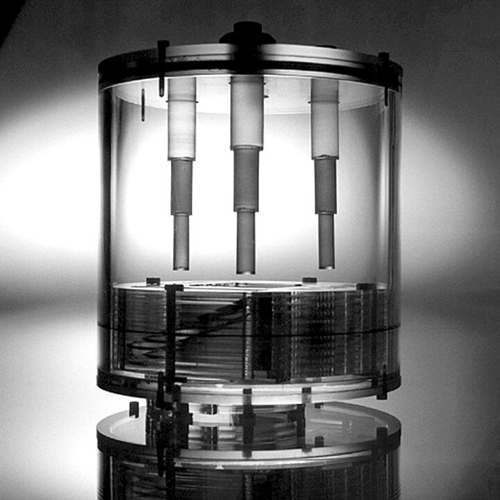

ECTphan Phantom是一种圆柱形液体填充容器，经过各种测试，用于单光子发射断层扫描(SPECT)系统的质量监控。
体模可用于评估以下SPECT系统参数：重建均匀性、空间分辨率、低对比度分辨率、像素大小、切片宽度和旋转中心(COR)。此外，ECTphan Phantom数据适用于对上述系统参数进行基于计算机的分析。
有关详细信息，请参阅ECTphan手册。
配置：体模适用于多种用户配置。体模有一个带有4个螺纹孔（一个在中心，三个呈放射状）的端板，可以填充可填充的“热”或“冷”实心低对比度插入。当不需要或增加均匀区域时，对比插件可以用塞子代替。点源支架可以放置在模型中心，用于测量PSF、MTF和旋转中心。测试板也可以轻松移除以创建更大的均匀区域。
测试总结
ECTphan体模由三个主要测试区域组成：测试板、均匀性区域和用于插入物的端板。
•测试板
-像素大小
-切片宽度
-空间分辨率
•均匀度部分
-积分均匀度
-噪声统计
•端板
-低对比度测量（“热”或“冷”）
-PSF
-MTF
-旋转中心。
体模组件
测试板：测试板有4个间隔120毫米的“热”孔，用于测量X和Y轴上的像素大小。高达2.5lp/cm的四种条形图案可用于空间分辨率的视觉评估。两个相对的倾斜坡道提供了测量切片厚度的能力。
均匀性部分：均匀性部分提供了一个直径为20厘米的区域，可以目视检查伪影和不均匀性。可以从区域中的像素值计算积分不均匀性和RMS噪声统计。
端板：端板有螺纹孔，用于安装点源支架和“热”和“冷”低对比度插件。当不需要测试时，可以用SMR 168塞子堵住孔。
点源支架可以在模型中心定位和成像。支架设计用于对空气中的点源进行散射和成像。根据重建的点源数据，生成点扩散函数(PSF)，并且可以测量半峰全宽(FWHM)和第十个最大值全宽(FWTM)值。如果软件可用，则可以从PSF生成调制传递函数(MTF)。
外部点源插件可用于评估摄像头的倾斜度。这是通过目视检查点源投影数据的旋转电影并注意点源的y轴位置的任何显着变化来完成的。
重建的点源数据也可用于证明旋转中心(COR)的误差。重建数据需要注意的项目是点源在三个维度上的宽度、形状以及条纹或其他伪影的迹象。
ECTphan体模配有3个实心或3个空心低对比度插件。这些嵌件可以以偏离中心轴75mm的径向方式拧入模体端板，或者可以放置在模体的中心轴上。刀片由三个部分组成：直径为10、15和20毫米，长度为40毫米。
空心插件通过螺纹端的端口填充。空心插入物用于模拟“热”病变。实心插入物用于模拟“冷”病变。
注意：ECTphan模型不提供对比填充解决方案。客户需要添加自己的填充解决方案
