LiquiPhil END-TO-END体模

LiquiPhil END-TO-END模型的开发旨在为放射外科机器提供立体定向定位和剂量验证。模型可用于各种放射治疗应用，包括定期质量保证评估和验收测试以及符合AAPM TG-54的END-TO-END测试。体模也可用于在设备或软件升级后执行重新评估。

Charles W.Coffey,II,Ph.D.建立了The Phantom Laboratory用于构建LiquiPhil Head Phantom和LiquiPhil Pelvis Phantom的设计标准。2013年，幻影实验室与Michael S. Gossman、MS、DABR、FAAPM合作开发具有咬合功能的LiquiPhil Head Phantom，通过咬合托盘系统提供立体定向放射外科和放射治疗质量保证。

有关详细信息，请参阅LiquiPhil Head End-to-End Phantom和数据表、LiquiPhil Head Phantom with Bite Feature和数据表（Bite Feature）或LiquiPhil Pelvis Phantom手册和数据表。

可用的END-TO-END模型

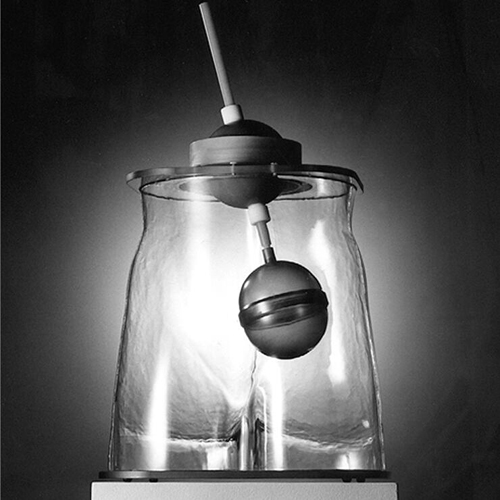

LiquiPhil™ Pelvis体模：真人大小的骨盆形式，带有可重新定位的肿瘤血管，可适应电离室、TLD、薄膜或剂量凝胶。非常适合常规和IMRT计划的预处理验证。

设计

体模的设计提供了对定位和照射序列的全面模拟。解剖学上精确的表格充满了水，以模拟人体软组织的辐射吸收和散射。LiquiPhil Phantom的重型外壳设计用于容纳正确定位头架所需的锚固螺钉。通过操纵外部定位杆，可以将称为肿瘤血管的内部容器定位在头部的任何位置。该容器可以填充用于对准评估的辐射敏感凝胶或用于定量剂量测量的辐射剂量计。具有咬合功能的LiquiPhil头部模型具有可移动的下颌和上齿，可用于咬合托盘系统的使用。

对于常规和IMRT剂量分布和验证，LiquiPhil Pelvis Phantom是一种出色的工具，可用于治疗剂量输送的最终质量验证以及比较不同治疗计划的输送剂量曲线。

立体定位

体模提供立体定向定位的准确评估。要进行评估剂量敏感凝胶、非光敏薄膜、TLD或小离子室。肿瘤血管或腔室位于体模的头部形式内，放射外科头部框架连接到体模。遵循标准协议，通过CT或MR成像定位患者肿瘤的x、y和z坐标。然后将体模安装在放射外科系统中并进行照射。一旦照射完成，肿瘤血管就会从模头模型中移除，并评估剂量或剂量分布。

体模材料

LiquiPhil Phantom的外壳由¼”醋酸丁酸纤维素片材制成，这种透明材料因其强度和低吸水性而被选中。外壳安装在聚碳酸酯端板上。肿瘤端口和盖板组件用尼龙螺钉连接到端板上。盖板可拆卸，便于内部访问。在将模型运送给客户之前，他们的所有接缝都经过测试，以确保防水密封。Phantom实验室为每个LiquiPhil Phantom提供一个木制存储箱。对于具有咬合功能的LiquiPhil头部模型，上牙由仿骨聚氨酯铸造而成，下颌由透明聚氨酯铸造而成。

肿瘤组装

肿瘤血管由Barex模制而成，Barex是一种不透氧材料，非常适合与辐射敏感凝胶一起使用。

LiquiPhil头部模型包括三个肿瘤血管，一次在模型中使用一个血管。头部模型血管的内长为4厘米，内径为2厘米，两端的半径为1厘米。骨盆肿瘤血管内径10cm，内长12cm。

肿瘤血管的两端在中心处螺纹连接在一起，以便于进入血管。用户可以通过操纵体模的外部定位杆将肿瘤血管定位在头部形状内的任何位置。到达所需位置后，用手拧紧旋转球上的锁紧螺母和定位杆上的锁紧螺栓，将气缸锁定到位。

可选设备

安装在肿瘤血管中的可选TLP211插头支架设计用于容纳TLD的5毫米插头。

安装在肿瘤血管中的可选TLP212和TLP213胶片支架可将剂量测定胶片牢固地固定到位。

在LiquiPhil Phantom中也可以使用特别订购的市售暗室和闪烁探测器。有关这些设备的最新信息，请联系Phantom实验室。
